　37、32型でも表示できました

■ BBSのとある書き込みから・・・


BBSにしばらく書き込みが途絶え、静かに感じることは、比較的ありがちである。
そんな中、10日以上書き込みがなかったところに、実に濃い話題が書き込まれていた・・・

No.2895 37、32型でも表示できました しんげん　[2006/04/03(月)17:49:27]
初めて投稿させていただきます

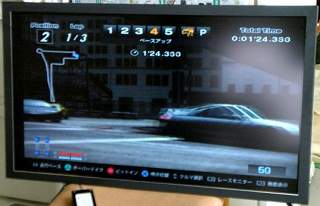

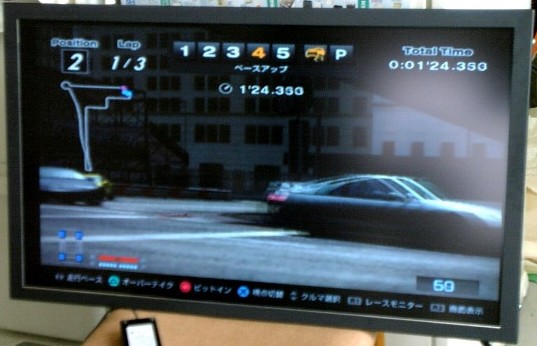

Ｃ２００Ｋ基板で、シャープ製ＬＱ３７０Ｔ３ＬＺ４４、ＬＱ３１５Ｔ３ＬＺ２４が表示
できました
ｇｍ２２２１のパラメータを変更する必要がありますが、設定を追い込めば位置ズレも解
消できそうです

Ｓ−ＶＩＤＥＯ：１００ドット分程度画面が右側に寄る
アナログＲＧＢ：画面一杯に表示されますが、１０ライン分程度上にズレて表示される

実は、このテのパネルは 普通のルート では 入手できない と決めつけていたのだが、メールで伺ってみると、色々方法はあるとのことだ。　実験された時の資料等も送ってもらえるとのことなので、 お言葉に甘えることにした。

・　　・　　・　　・

■ 公開可能な資料・・・


　
それでは、早速書き込み者である しんげん様 よりいただいた、コメントと資料を記したいと思う。

−−−−ここからコメント−−−−
Ｃ２００Ｋ基板からの電源供給容量が足りないので、レギュレーターを追加していますが、 今回の回路図では、ＬＣＤパネルの制御回路電源が常に供給されているので、シャットダウン 付きの電源回路に変更したほうが実用的だと思います。
なお、バックライトの電源は２４Ｖ仕様ですが、２４Ｖで入力しても何故か点滅してしまいました。　 スイッチング電源の出力電圧を通電中に２５．５〜２６Ｖに上げると正常に点灯するようになります。
今回は手持ちの電源でしたが、同様の調整を行えば５０Ｗの電源でも大丈夫です。
−−−−ここまでコメント−−−−

◆ 今回のＬＣＤパネルで使用した部品 ◆
スイッチング電源コーセルＲ１００−２４　２４Ｖ４．５Ａ
レギュレーター７８Ｔ０５　　　　　　　１Ａ程度の物
セラコン０．１マイクロ５０Ｖ
ＬＤＶＳケーブルカスタム品　使用コネクタ　日本航空電子　ＦＩ−Ｘ３０Ｈ
３７型パネル用フレームカスタム品


尚、上記の内容に関して私(京谷)の手元に実験環境が存在しないため、ご質問等をいただいた場合でも、ここに記した資料以外に ご提供できる情報や資料はありません。　あらかじめご了承下さい。

資料をご提供いただきました しんげん様 には、この場を借りてお礼申し上げます。

2006/04/20 Yutaka Kyotani (公開)
※資料提供： しんげん 様
