● 同一内容の画面のみで二画面表示を行う

とりあえず、同一内容の画面で良いので二画面表示したい とお考えの方もいるだろうということで、 比較的コストのかからない方法を記しておきたいと思う。

さて、前頁で SHARP製アナログRGB液晶は入力が75Ω終端されていない と記したのだが、これを 良い方に活用すると、モニタの並列接続が信号のロスなくできる というメリットができる。　要は、 75Ω終端は 並列接続するモニタのどこか1台にあれば良い と言う意味になる。
RGBコンバータを 2台使って同じ映像を映そうとすると、コンポジットビデオ信号の分配器が必要になったりするのだが、ここでご紹介する方法では RGBコンバータ1台と変換コネクタが2つ で済ませることができる。

まず用意するモノは、Aitendo製 RGBコンバータ V1.4が 1台と、変換コネクタが 2つ。　それに、2mmピッチ10Pinのピンヘッダー が必要だ。

要は、変換コネクタの上に さらに変換コネクタを積み重ねて二階建てにする ことにする。

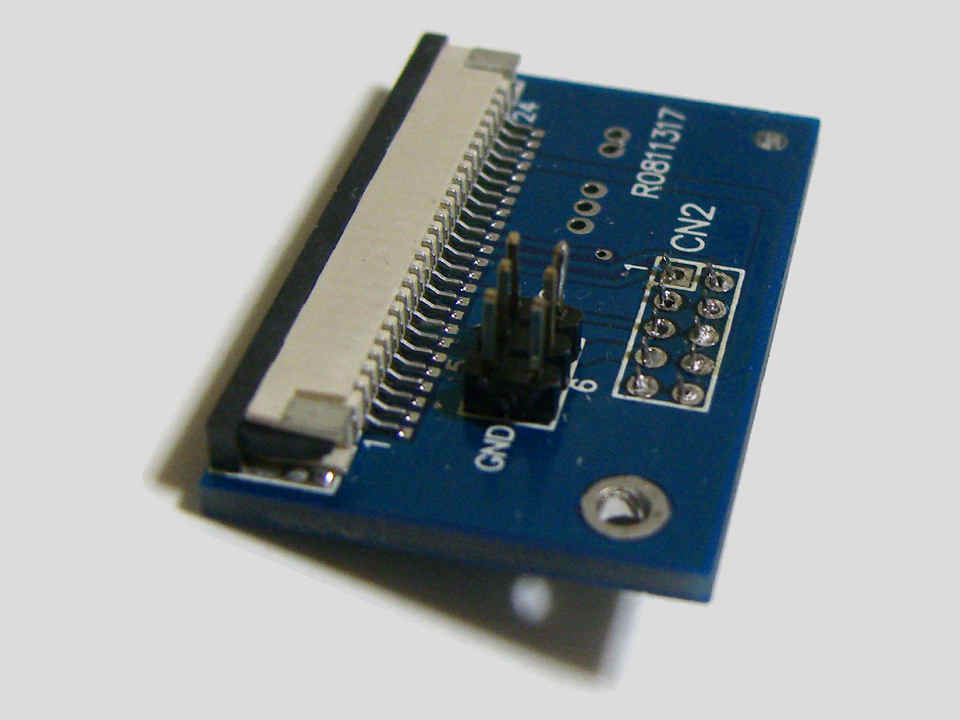

まず、左上のイメージのように、下側になる方の変換コネクタで、RGBコンバータに接続されるコネクタ CN2のハンダを除去しておく。　ハンダが 付いたままでは上からピンヘッダーがマウントしにくいので、面倒がらずに実行しよう。　この際、ピンを片側に寄せておくと邪魔になりにくい。　今回の製作例では、 ハンダを除去したピンにコテの先を軽く押し当て、全てのピンをフレキコネクタ側へと寄せている。

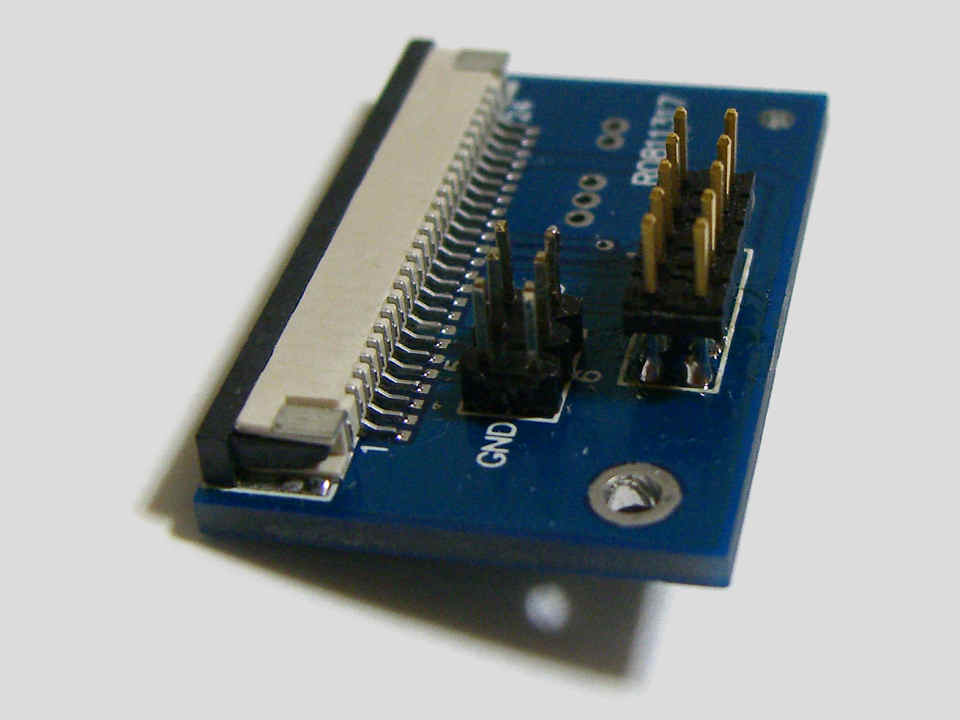

そして、右上イメージのようにピンヘッダーを配置。　ズレがないことを確認してハンダ付けで固定する。

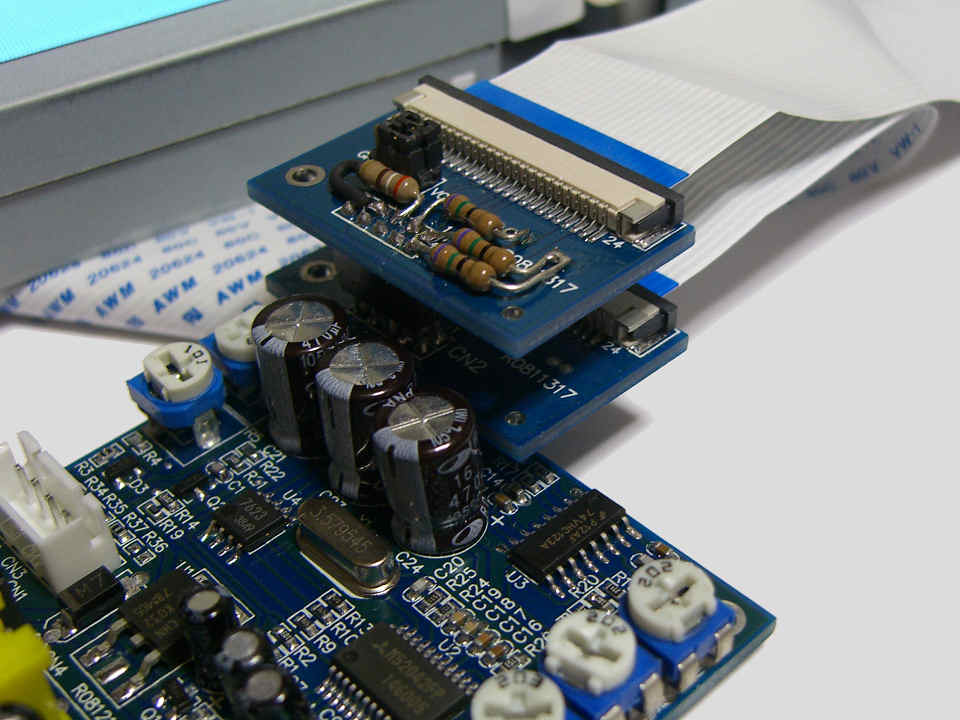

変換コネクタを二段重ねにするとこんな感じ。
上の段の変換コネクタは、前頁で 75Ω終端などの小改良を施したモノを使っている。　下段にくるコネクタは、表示方向切り替え用の ジャンパーピンが 2.5mm用のものだと高さがきついので、取り外してしまうか、2mm用のものに交換しておこう。

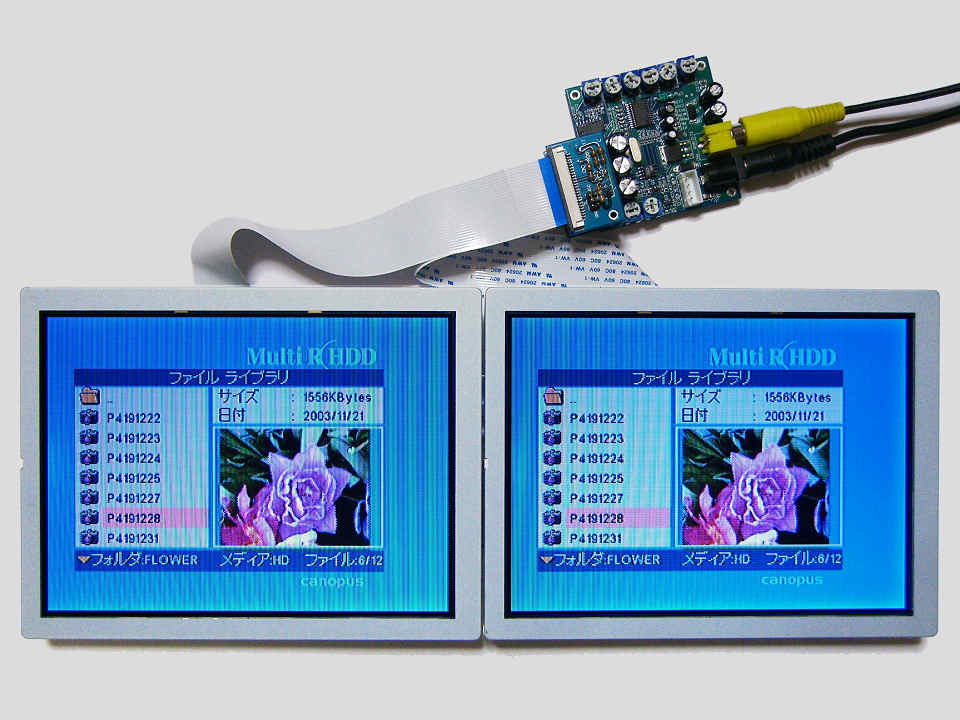

ということで、同一内容ではあるが、二画面表示のできあがり〜 (^^)
