※右側の写真をクリックすると拡大画像を別窓で表示。 ※IE6など一部のブラウザでは、大きい画像がウィンドウに合わせて縮小されるものもある。 もしマウスカーソルを画像に重ねて左のようなアイコンが表示されたらクリックしてみよう。 |
|

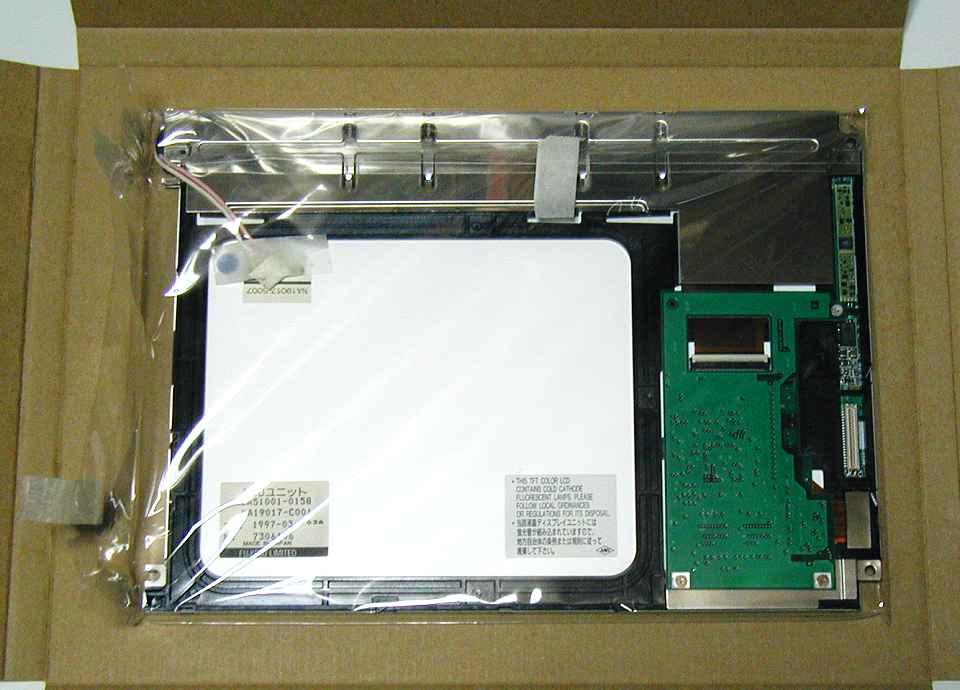

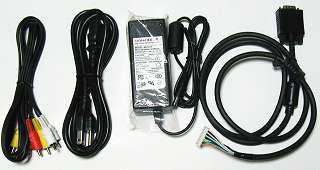

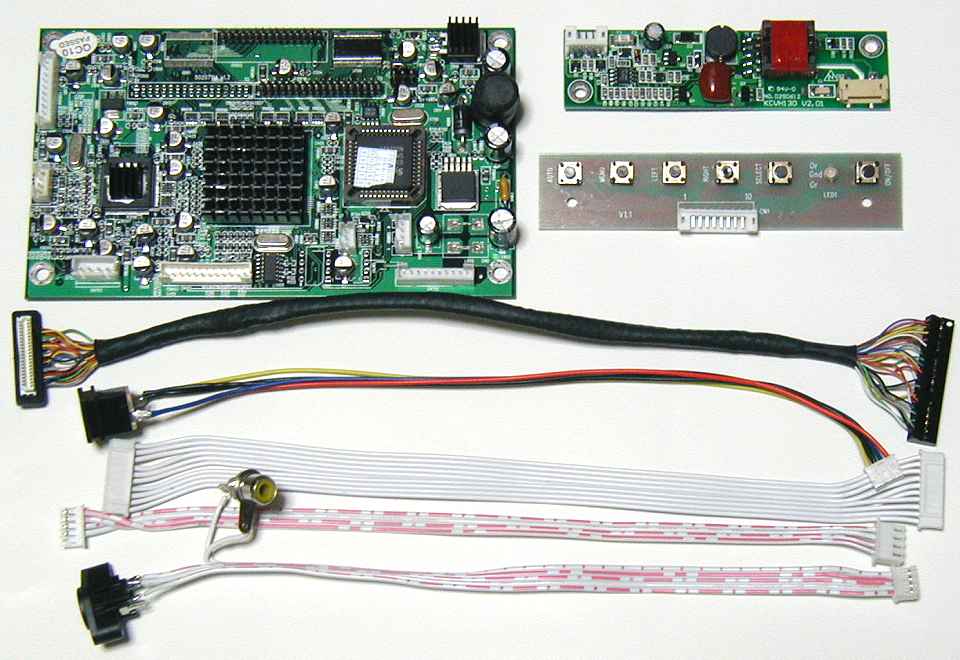

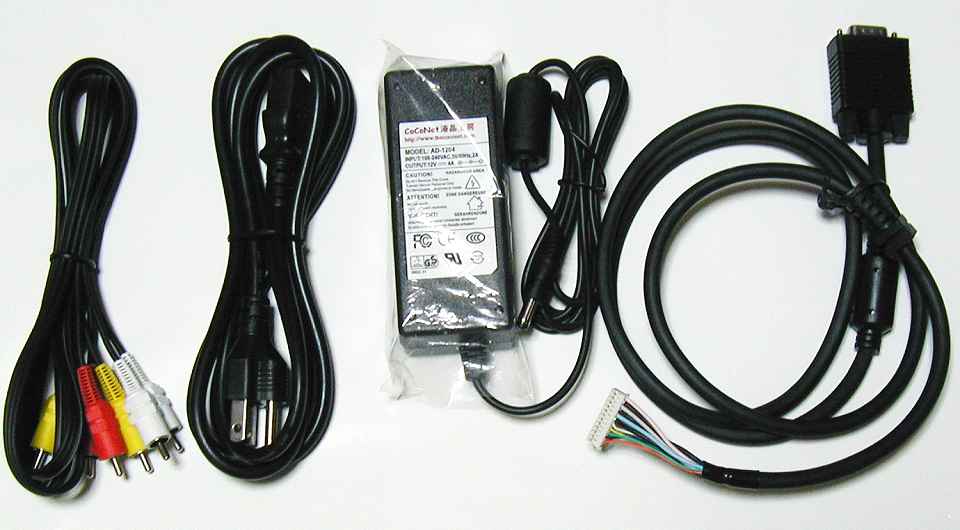

● A-115KP液晶自作セット 2003年11月中旬購入 15,800円 (税別) A-100K ＋富士通11.5TFT(NA19017-C001)＋ACアダプタセット A-100Kは、一般的なSVGA解像度のディジタルRGBインターフェースを持った液晶がターゲットとなっており、TTL 41Pin 仕様と呼ばれるヒロセDF9-41S-1Vコネクタの装着された信号ケーブルが付属している。 このキットを購入した本来の目的は、当時掲示板で話題になっていた8.4インチ液晶、東芝LTM08C351を使い、小型モニタを製作することだった。 しかし、最初の購入であることや、他にも色々と実験してみたいことがあって比較対象が欲しかったため、動作保証品の液晶パネルと ACアダプタがセットになったものを購入することにしたという経緯だ。 尚、私のところにやってきた制御基板には、何故かLVDSトランスミッタのICと、液晶パネルを接続するためのコネクタCN502が実装されていた (しかし、CN500にはピンはない)。 逆のパターン (CN500にピンがあり、LVDSトランスミッタとCN502が実装されていない)もあるようなので、 本来の用途以外の使い方を考えている方は、要確認だ。 ※セット品の液晶パネルは映っていないが、見たい方は こちら をクリック。 |
| ||
|
|

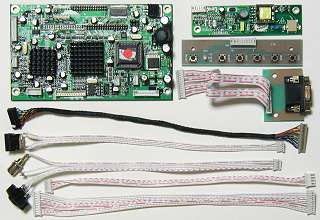

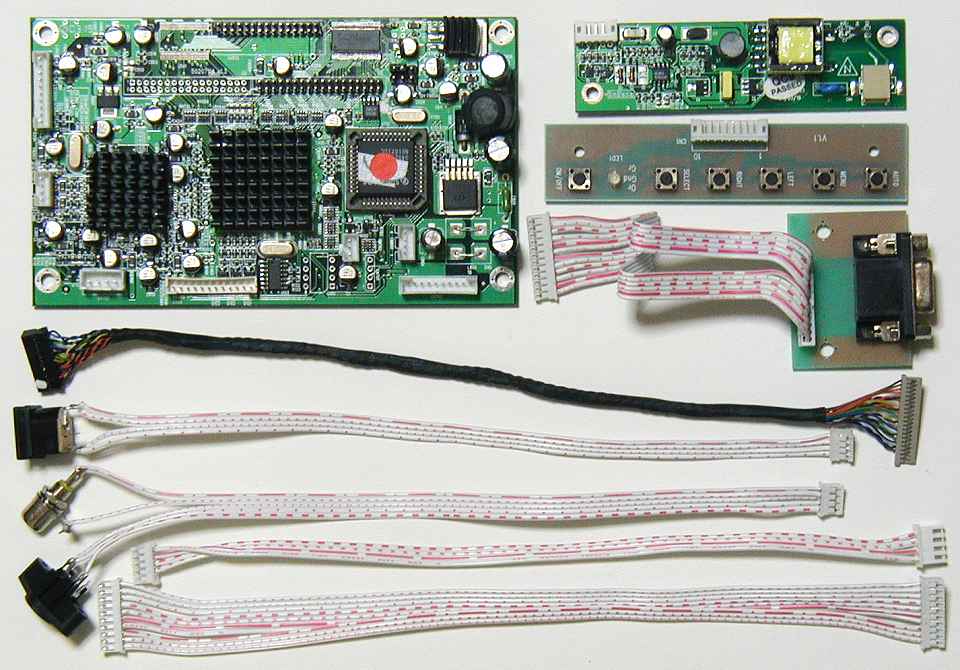

● A-200K基本キット 2004年04月下旬購入 9,980円 (税込) A-200Kは、一般的なXGA解像度のLVDSインターフェースを持った液晶がターゲットとなっており、20Pin LVDS 仕様と呼ばれるコネクタの装着された信号ケーブルが付属している。 私のところにやってきた制御基板には、ディジタルRGB液晶接続用コネクタ CN501が実装されていたが、これも例によって必ずしも実装されているとは 限らないようだ。 また、バックライト用インバータは、最初に購入した A-115KP付属品とは部品や出力コネクタなど、多少異なるところがある。 |
|
|

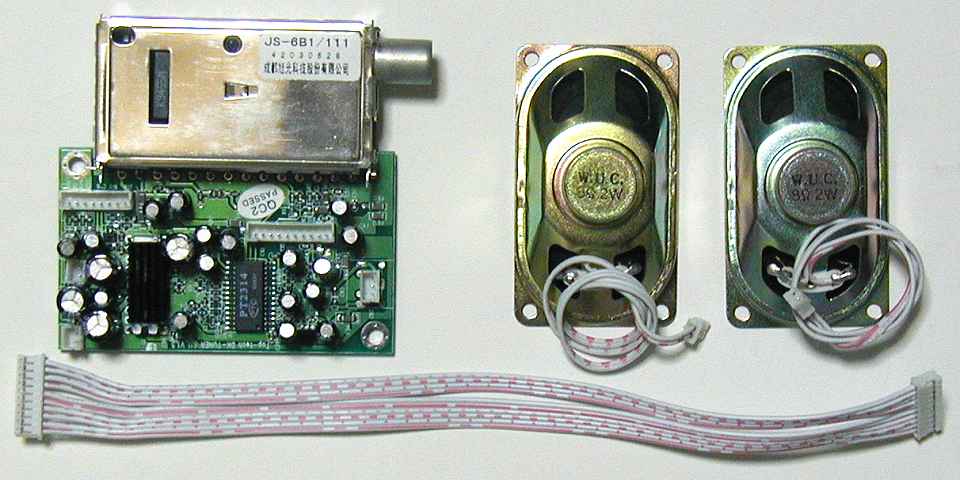

● TVチューナー 2004年04月下旬購入 7,800円 (税込) |
|
|

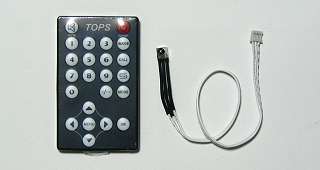

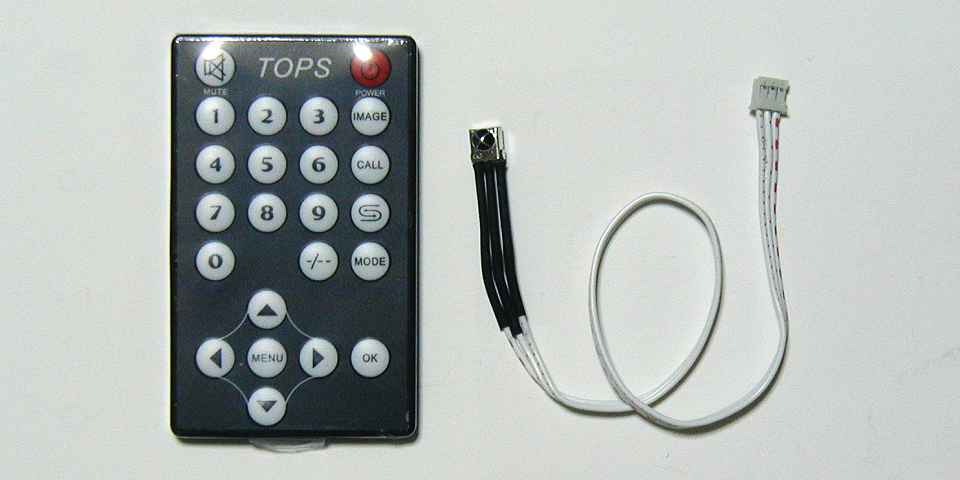

● リモコンキット 2004年04月下旬購入 1,980円 (税込) |
|
|

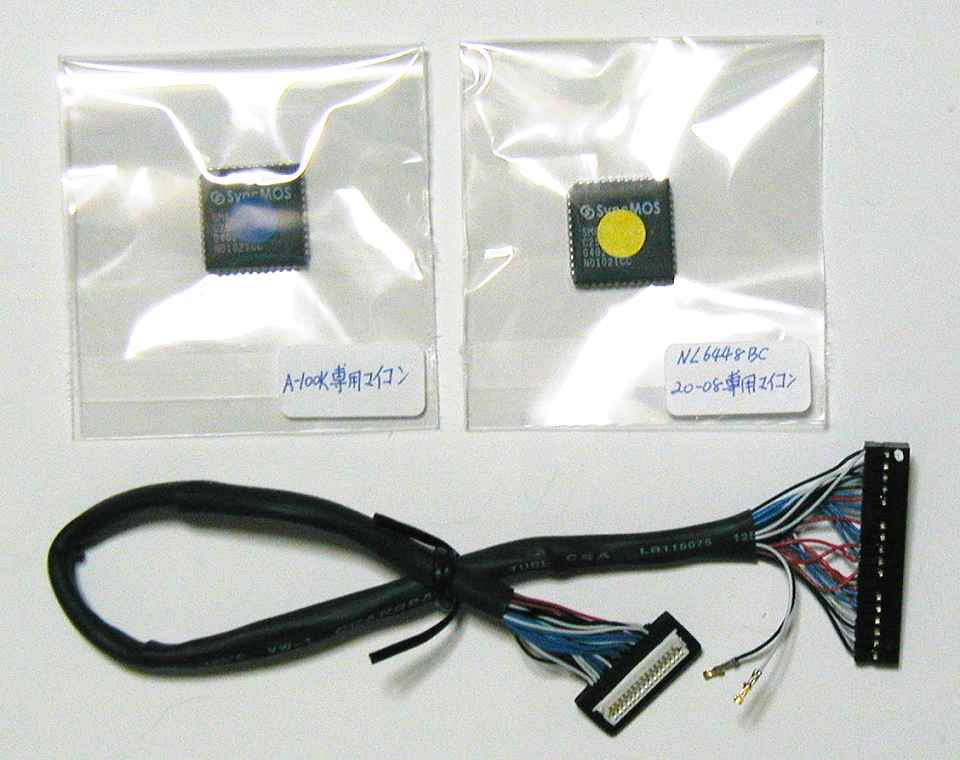

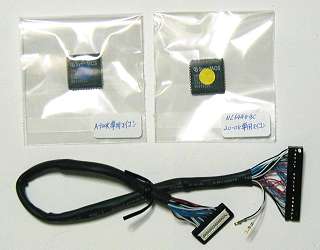

● マイコンチップ・信号ケーブル 2004年04月下旬購入 A-100K標準制御マイコン 2,480円 (税込) NL6448BC20制御マイコン 2,480円 (税込) NL6448BC20専用信号ケーブル 2,680円 (税込) |
|
|

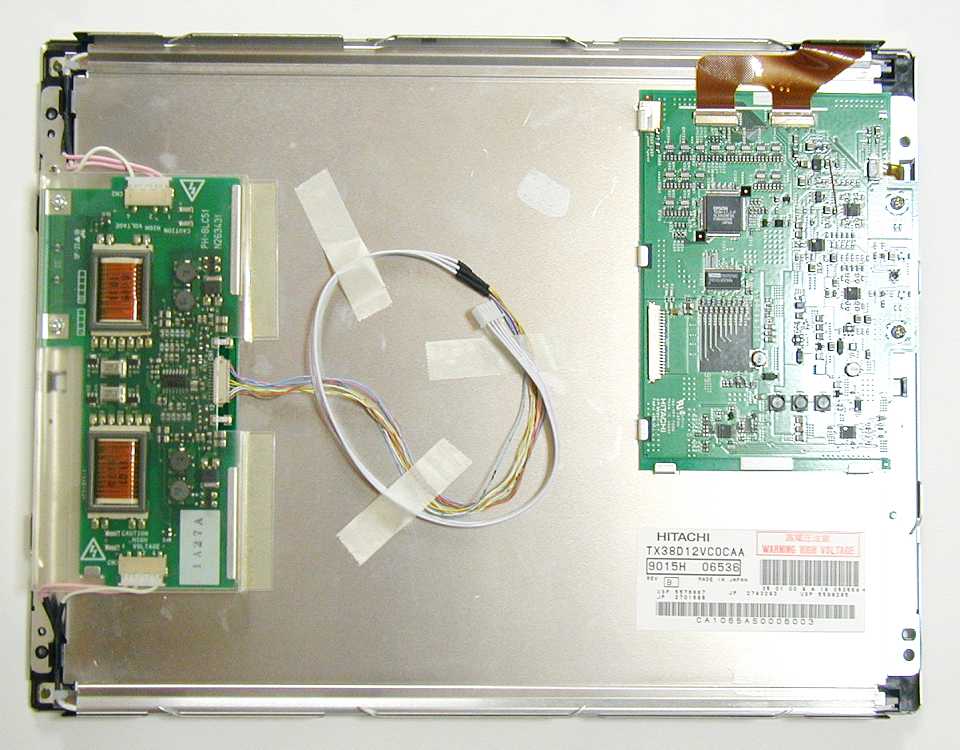

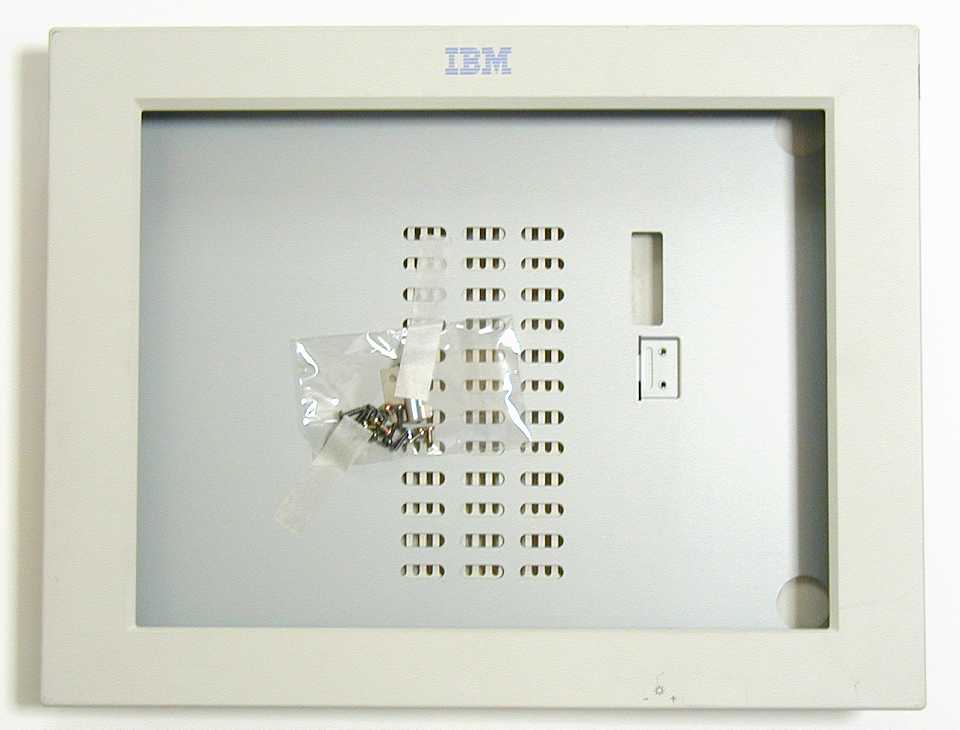

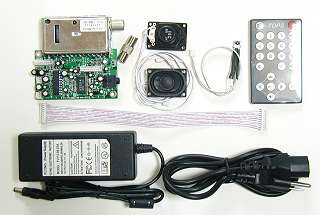

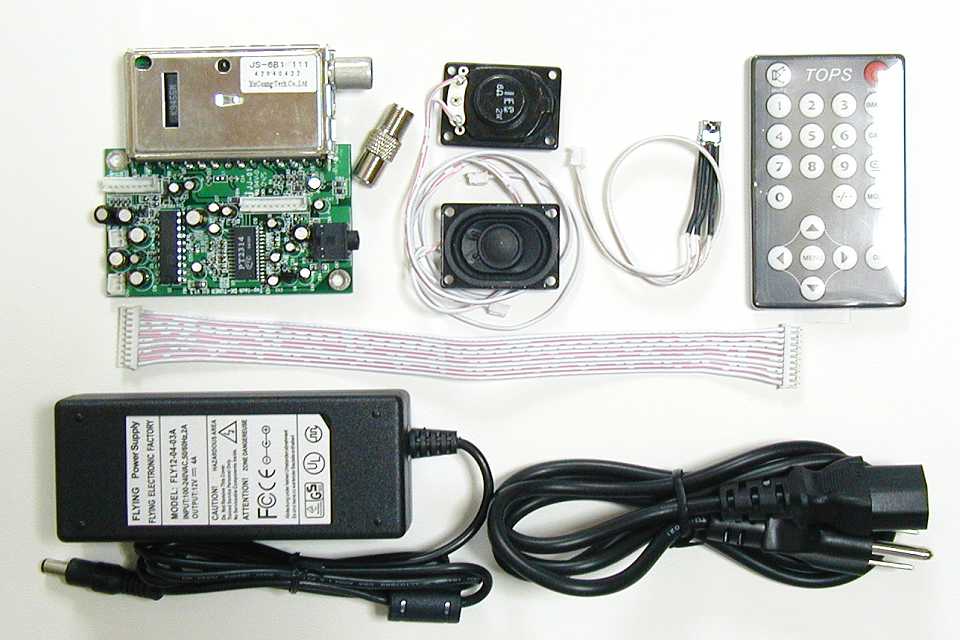

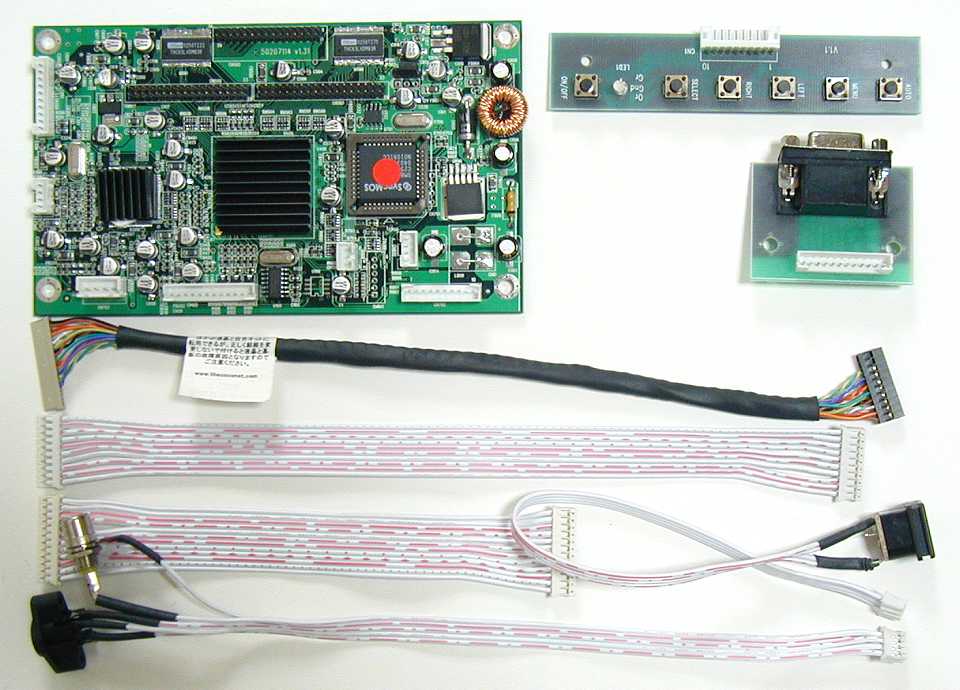

● SP<15.1" SET> 2004年07月中旬購入 29,800円 (税込) A-200K ＋日立15.1TFT(TX38D12VCOCAA インバータ付)＋ACアダプタ＋TVチューナー＋モニターケース＋リモコンキットのセット A-200Kは、XGA解像度のLVDSインターフェースを持った液晶がターゲットだが、このセットの主要部品が納められていた箱には 「A-251K」という品番が記載されていた。 私が以前購入した A-200Kとは基板のロットが異なるようで細部で違いが見られるが、機能的には 同じもののようだ。 付属品なども、バックライト用インバータが付属していないことを除いて特に違いは発見できなかった。 私のところにやってきた制御基板には、ディジタルRGB液晶接続用コネクタ CN501、CN500が実装されており、LVDSトランスミッタも 2ch分実装されていた。 これも例によって必ずしも実装されているとは限らないようだが・・・。 また、バックライト用インバータは、このキットに付属しているのではなく、液晶専用のものがパネル裏面に実装された 状態で送られてきた。 あと、セット品の TVチューナーは F接栓→PAL端子変換コネクタが付属するようになり、基板上の部品も以前購入したものとは 少し変わっている。 ※セット品の液晶パネルおよびモニターケースは映っていないが、見たい方はこちらの → [液晶パネル]、[モニターケース] をクリック。 |
| ||
|
|

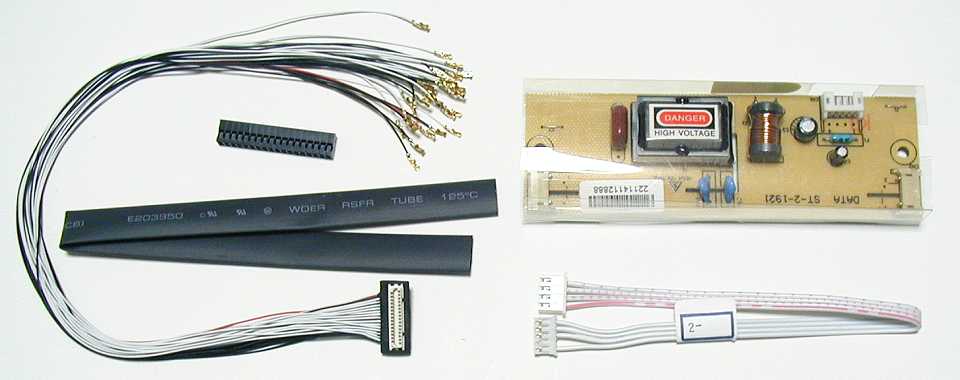

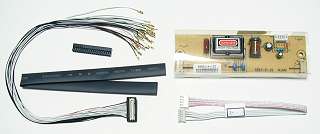

● バックライトインバータ・信号ケーブル 2004年07月中旬購入 小型２灯インバータ 1,980円 (税込) ケーブルアセンブリ（31）1,280円 (税込) |
|
|

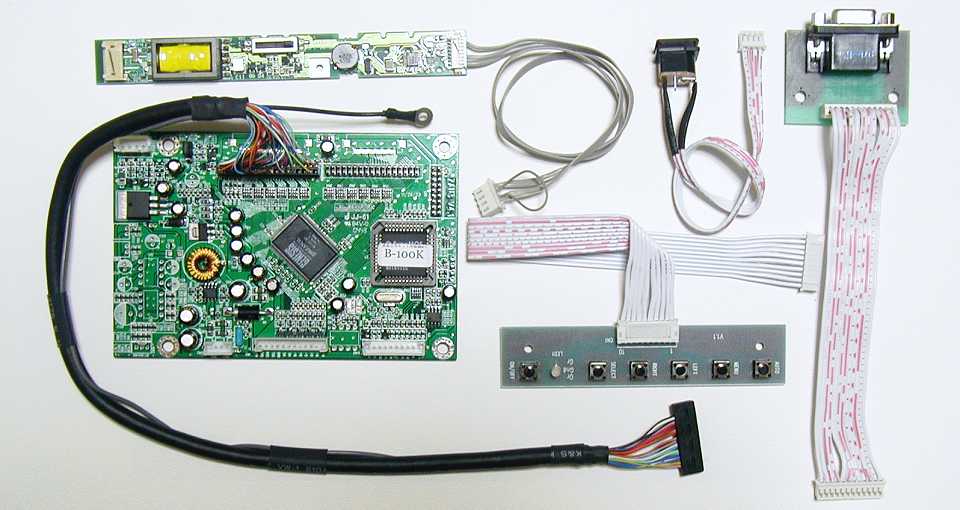

● B-100K基本キット 2004年12月下旬購入 4,820円 (税込) B-100Kは、一般的なSVGA解像度のディジタル RGBインターフェースを持った液晶がターゲットとなっている。 仕様的には、 A-100Kからビデオ入力やリモコン、チューナー端子などを取り除いて簡略化し、小型にしたイメージだ。 私のところにやってきた制御基板には、液晶パネルへの信号コネクタが差し込まれた状態で梱包されていた。 また、 バックライト用インバータは、今回は輝度調整VR付き。 但し、同時購入した B-200K付属品とは全く違うものが付属していた。 |
|
|

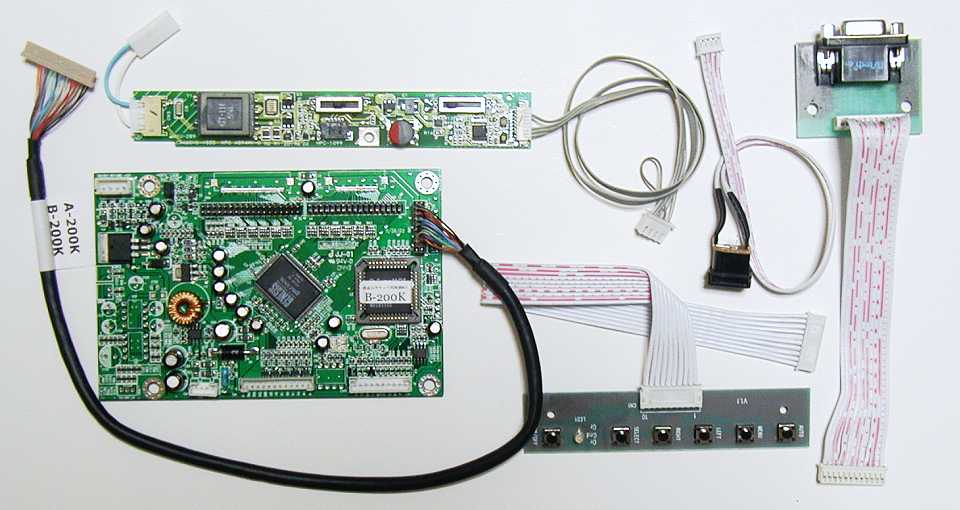

● B-200K基本キット 2004年12月下旬購入 4,820円 (税込) B-200Kは、一般的なXGA解像度のLVDSインターフェースを持った液晶がターゲットとなっている。 仕様的には、 B-100K同様、A-200Kから一部の端子を取り除いて簡略化し、小型にしたイメージだ。 付属品は、液晶への信号ケーブル以外は B-100Kと共通の筈だが、バックライト用インバータが同時購入した B-100K付属品とは 全く違うものが付属しており、液晶のバックライト端子へは変換ケーブルで接続するようになっていた。 |
|
|

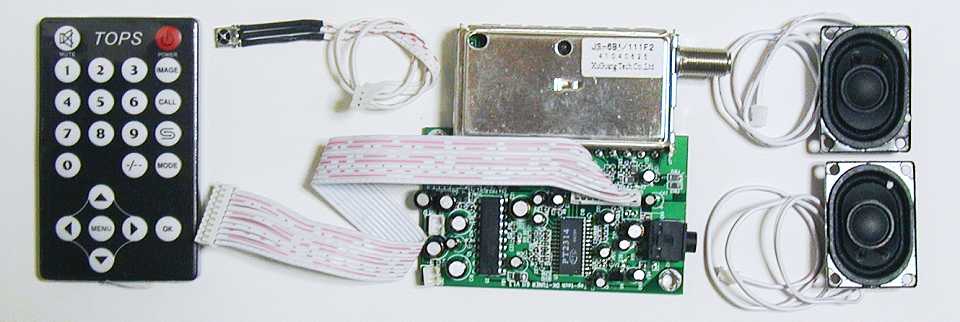

● TVチューナー・リモコンキット 2004年12月下旬購入 TVチューナー 4,800円 (セット価格・税込) リモコンキット 1,800円 (税込) やっとアンテナ入力端子が Fコネクタになり、変換コネクタが不要な構造になった。 付属品のスピーカーは、相変わらず (^^; |
|
 |
