2004年までに購入した液晶自作キット関連品はこちら・・・ |
 | |
 |
※右側の写真をクリックすると拡大画像を別窓で表示。 ※IE6など一部のブラウザでは、大きい画像がウィンドウに合わせて縮小されるものもある。 もしマウスカーソルを画像に重ねて左のようなアイコンが表示されたらクリックしてみよう。 |
|

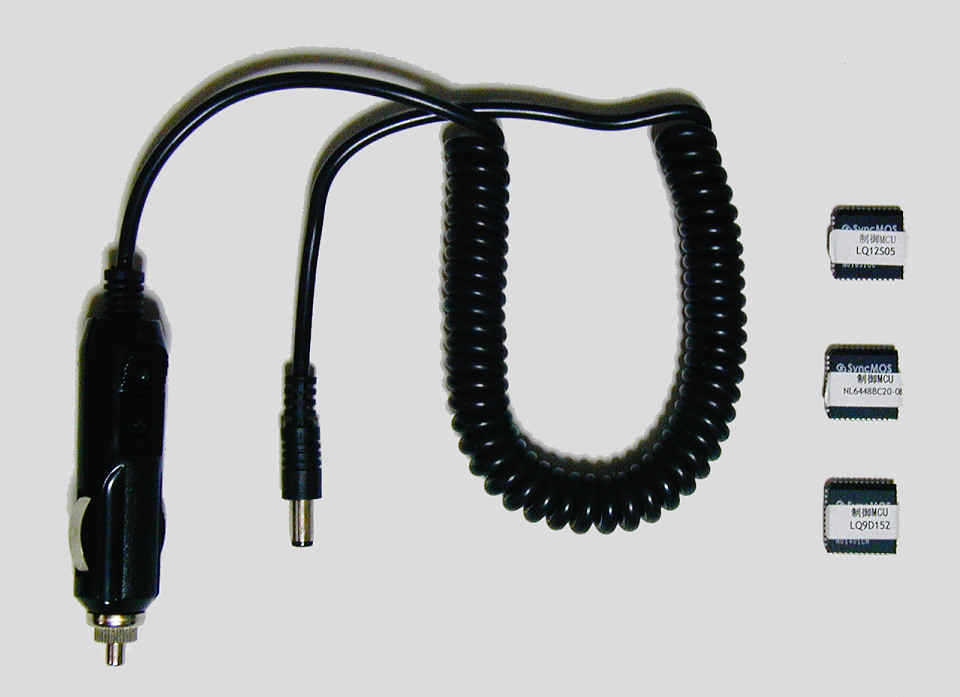

● シガーライターケーブル・制御MCU3種 2005年1月中旬購入 シガーライターケーブル 380円 (税込) LQ9D152専用制御MCU 1,480円 (税込) LQ12S05専用制御MCU 1,480円 (税込) NL6448BC20-08専用制御MCU 1,480円 (税込) オプションのシガーライター用電源ケーブルを購入。 年末に某オークションで仕入れたVGA液晶の実験用にそれらしい制御MCUを見繕って購入。 しかし、実験の方はあまり芳しくなかったりして (^^; |
|
|

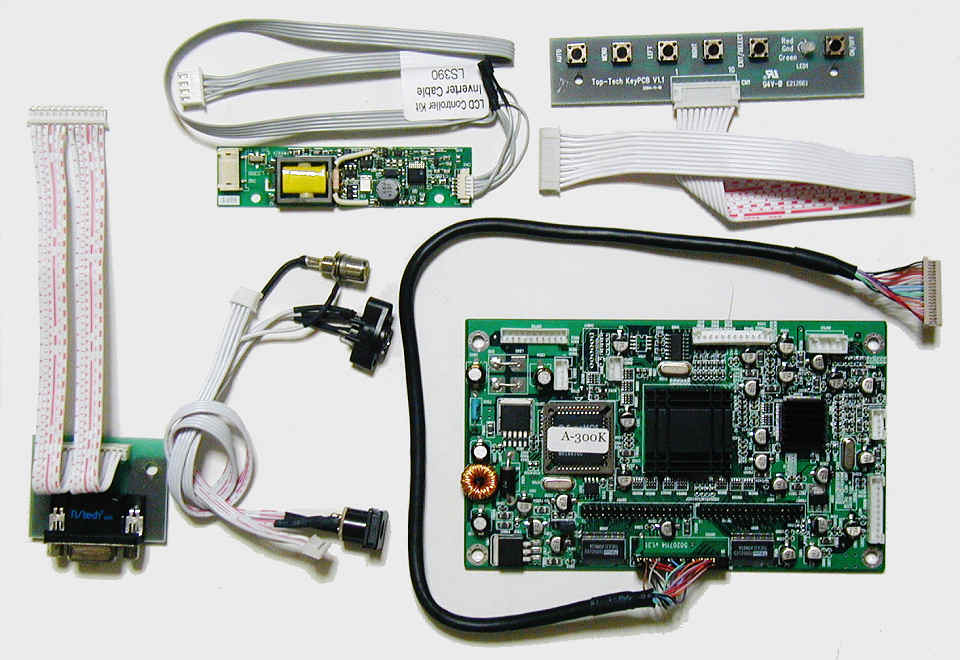

● A-300K基本キット 2005年4月上旬購入 9,980円 (セット価格・税込) Aシリーズ終息との話で、取り急ぎ補充。 機種はAシリーズなら何でも良かったのだが、まだ持っていないものをということで A-300Kを選択した。 今回のセットに付いてきたインバータは、いままで購入したものと全く異なるタイプのようだ。 バックライト ON/OFFコントロールの論理が違うのか、ケーブルの途中にトランジスタが空中配線されている。 |
|
|

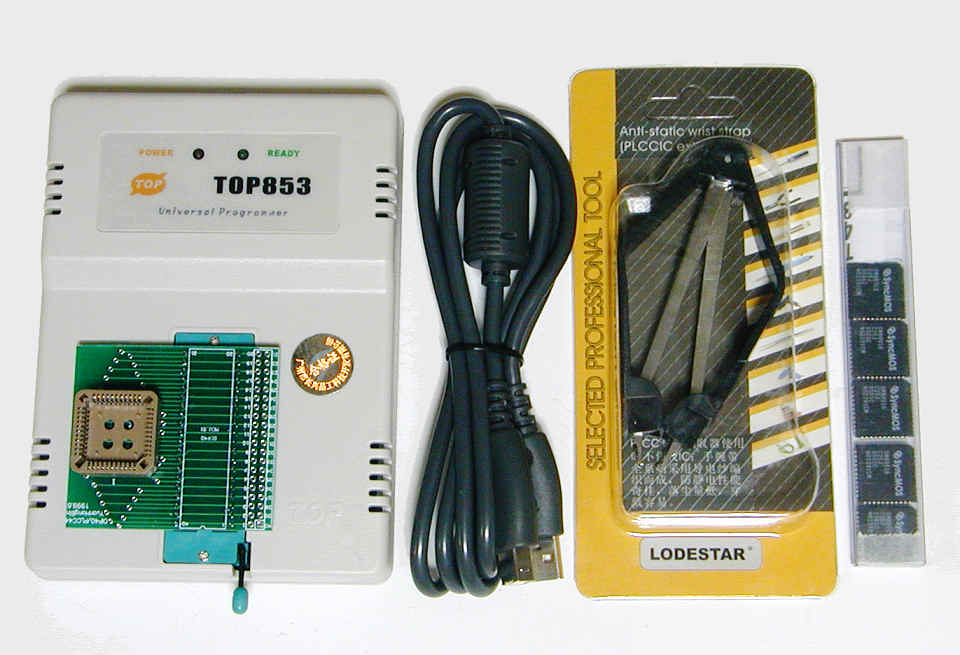

● A-Bシリーズ用MCUライタ・MCUチップ 2005年4月下旬購入 A-Bシリーズ用MCUライタ 14,800円 (税込) 制御MCUチップ(5枚入り) 1,980円 (税込) ファーム書き換えを試して特殊解像度液晶へのアプローチを図るため、MCUライタを購入。 実際にはUSB接続の汎用ROMプログラマーなので、色々な用途に使えそうである。 AVRマイコンなんかも焼けるらしい。 大容量ROMの焼けるライターが手元になかったので、役に立ってくれれば妥当な金額かも (^^; |
|
|

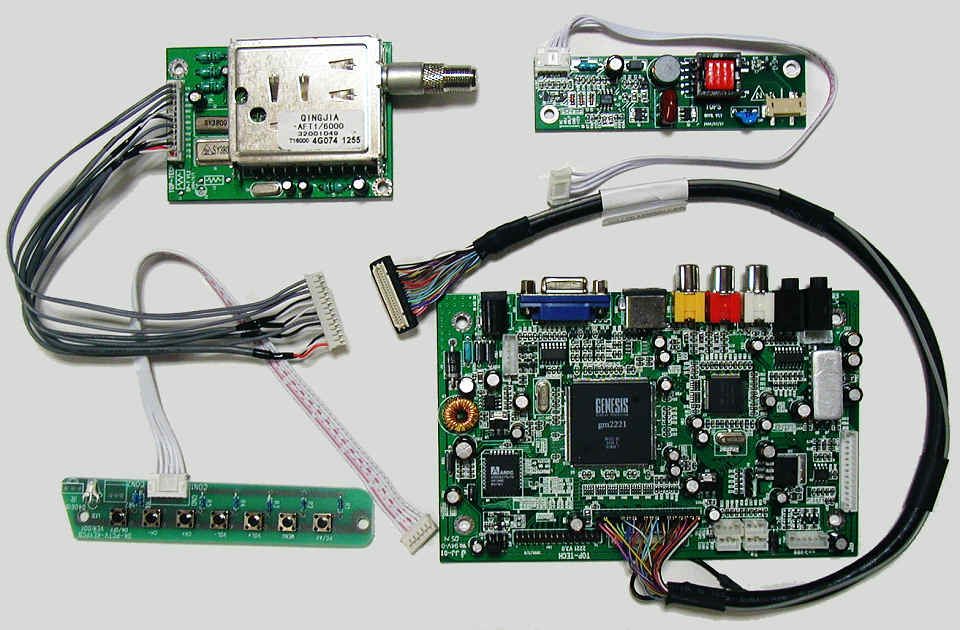

● C-100K基本キット・TVチューナ(C) 2005年6月上旬購入 C-100K基本キット 11,800円 (税込) TVチューナ(C) 4,800円 (税込) 発売開始から少し時間がたってしまったが、とりあえず C-100K基本キットと TVチューナーを購入。 リモコンは A/Bシリーズと共通のようなので今回購入は見送り。 Cシリーズ用書き込み装置は、値段がアレなのでどうしようか迷ったのだが、 今回は 自作で対応 することにした。 やはり、入力端子類が基板に装着済みなので、配線が今までのようにごちゃごちゃせず、取り回しは楽そうである。 あと、付属品関係で 変わったところは、OSDキーボード位だろうか。 スイッチの接点が、それぞれ値の異なる抵抗で 1本にまとめられているのだ。 入力側は A/Dコンバータで受けているんだろうなぁ。 あと、チューナーと本体基板を接続するケーブルの一部がシールド線になっているのだが、何故か本体側とチューナー側が逆刺しされており、シールド線を使う 意味がない状態だった (^^; 多分、動くのは動くんだろうが・・・ 実物が手元にある方は、よく確認してから組み立てよう。 |
|
|

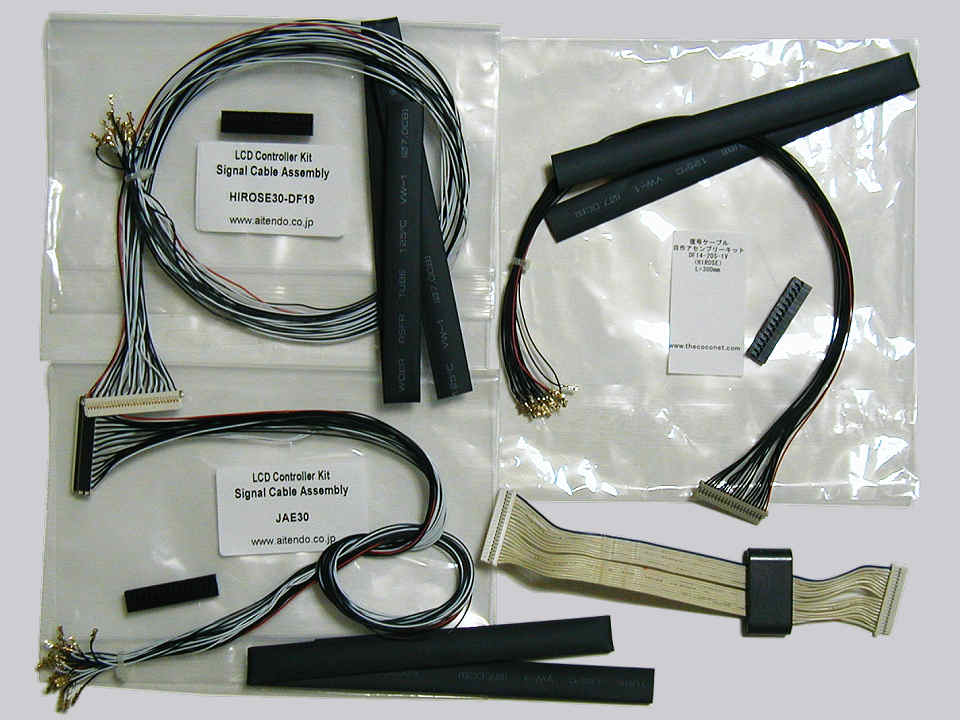

● C-100K基本キット・ケーブルアセンブリ各種 2005年8月中旬購入 C-100K基本キット 11,800円 (税込) ケーブルアセンブリ HIROSE30 1,680円 (税込) 制御MCUチップ(5枚入り) 1,980円 (税込) 2005年9月中旬購入 ケーブルアセンブリ JAE30 1,680円 (税込) ケーブルアセンブリ HIROSE20-DF14 1,680円 (税込) HIROSE DF14-20が両側に付いた中古ケーブル 300円 (税込) 制御MCUチップ(5枚入り) 1,980円 (税込) カーナビのモニタがへたってきたので置き換えを検討するため、C-100Kを追加購入。 あと、接続実験を行いたいパネルが たまってきたので、ケーブルアセンブリを見繕って購入してみた。 2005/09/13 東京出張ついでに CoConetのリアル店舗 を訪問。 最近ヘルプコールがちょくちょくあるので、 生MCUも追加購入することにした。 ※写真はケーブル関係のみ。 |
|
|

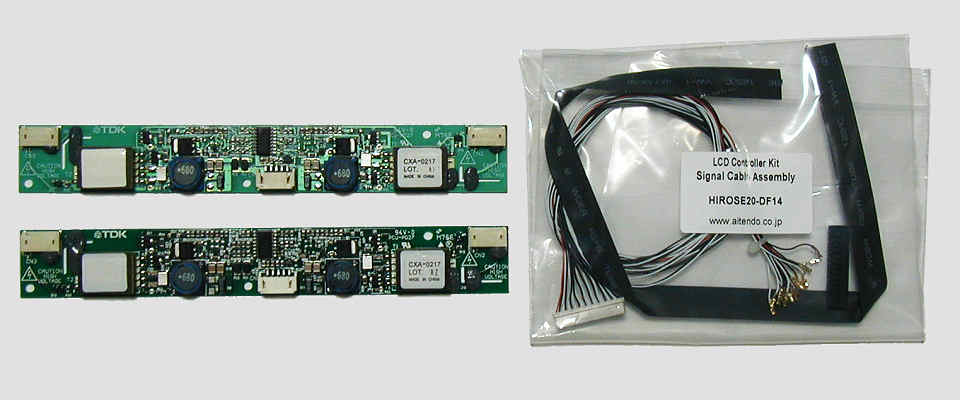

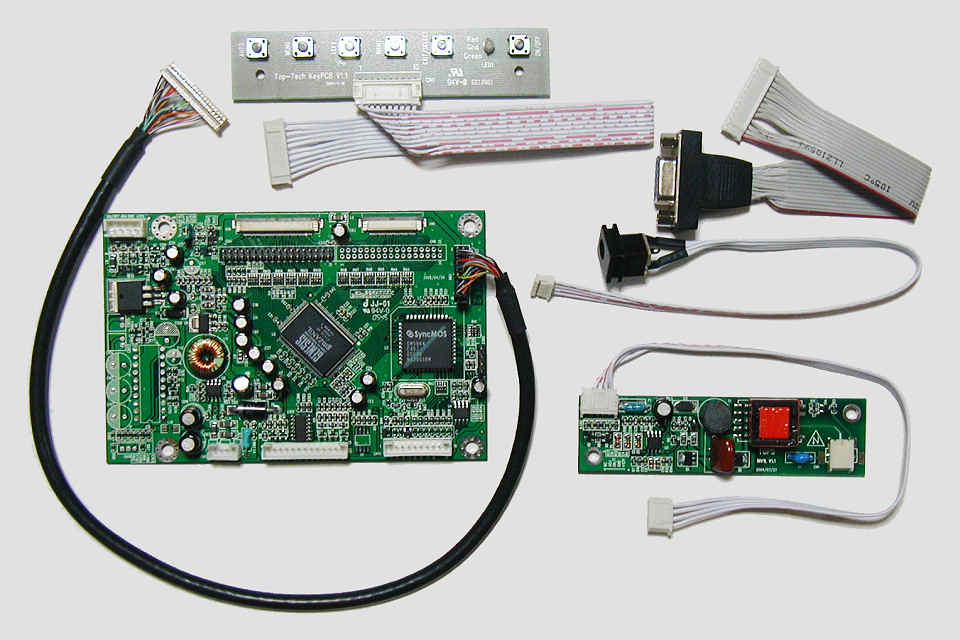

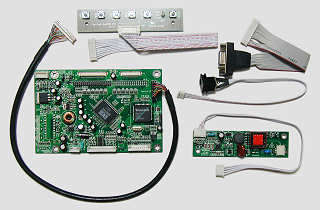

● B-200N基本キット・ケーブルアセンブリほか 2006年4月中旬購入 B-200N基本キット 4,820円 (税込) ケーブルアセンブリ HIROSE20-DF14 1,680円 (税込) 2灯用バックライトインバータ TDK CXA-0217 980円 (税込)×2台 多忙のためしばらく新規購入を自粛していたのだが、今後にそなえて少しずつネタを仕入れることにした。 今回は、B-200N基本キットと、8Bit LVDSパネルとの接続実験に備えてケーブルアセンブリを、それに 2灯用の 安価なバックライトインバータを見繕って購入。 B-200Nは B-200Kの後継機だが、パラメータ変更が「書き込み装置」を接続して簡単に行えるように改良されている。 また、 VGAコネクタの形状変更なども行われている。 CXA-0217は特価品のため、端子のコネクタ等は添付されていない。 別途用意するか、直接ハンダ付けが必要になる。 |
| ||
|
|

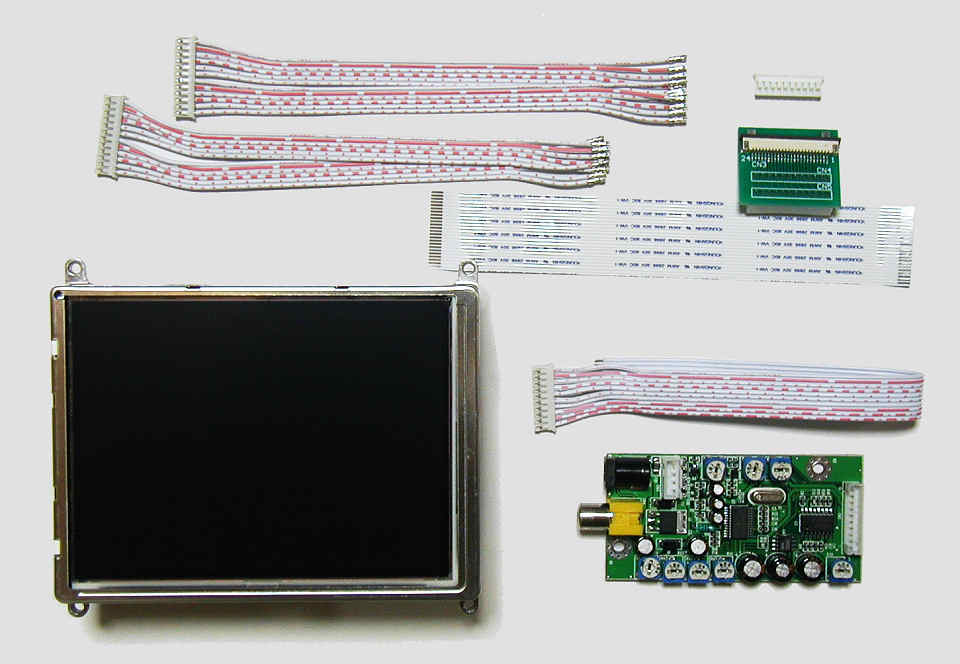

● 謎を解け＜特別三点セット＞ 2006年4月中旬購入 謎を解け＜特別三点セット＞ 6,000円 (税込)
本当は、RGBコンバータとケーブルアセンブリが欲しかったのだが、広告を見て、やはりというか・・・ 必然的にこちらのセットに 変更となってしまった。 もちろん謎もキチンと解明し、応募も済ませておいた。 |
|
|

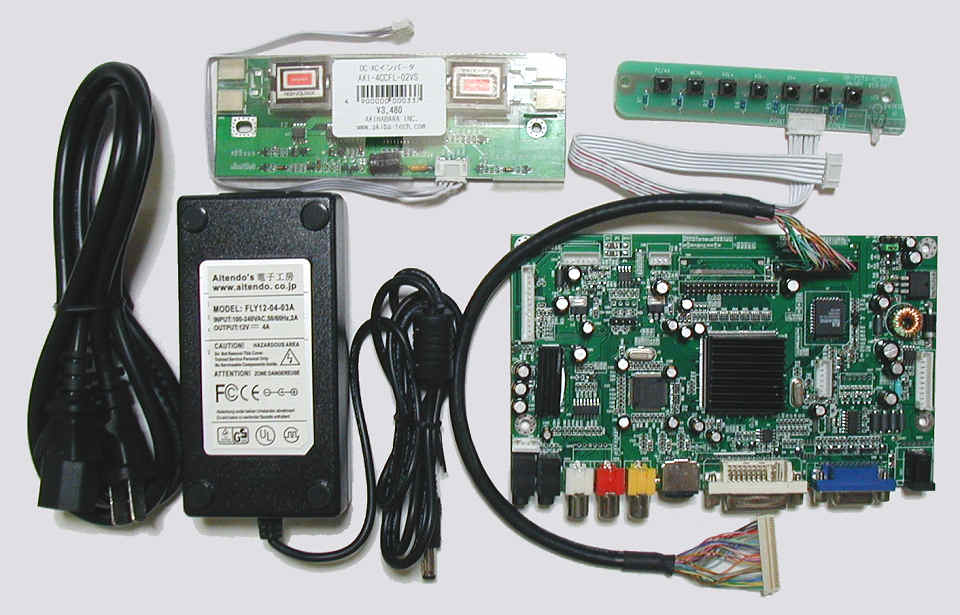

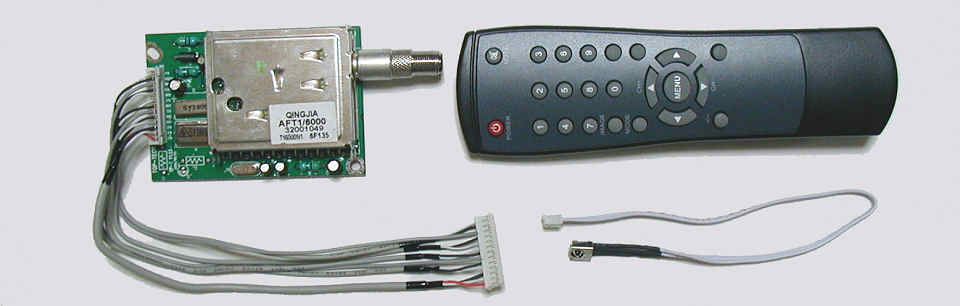

● 17インチフールセット[D-SP17-EHL01] 2006年8月下旬購入 17インチフールセット[D-SP17-EHL01] 25,800円 (税込)

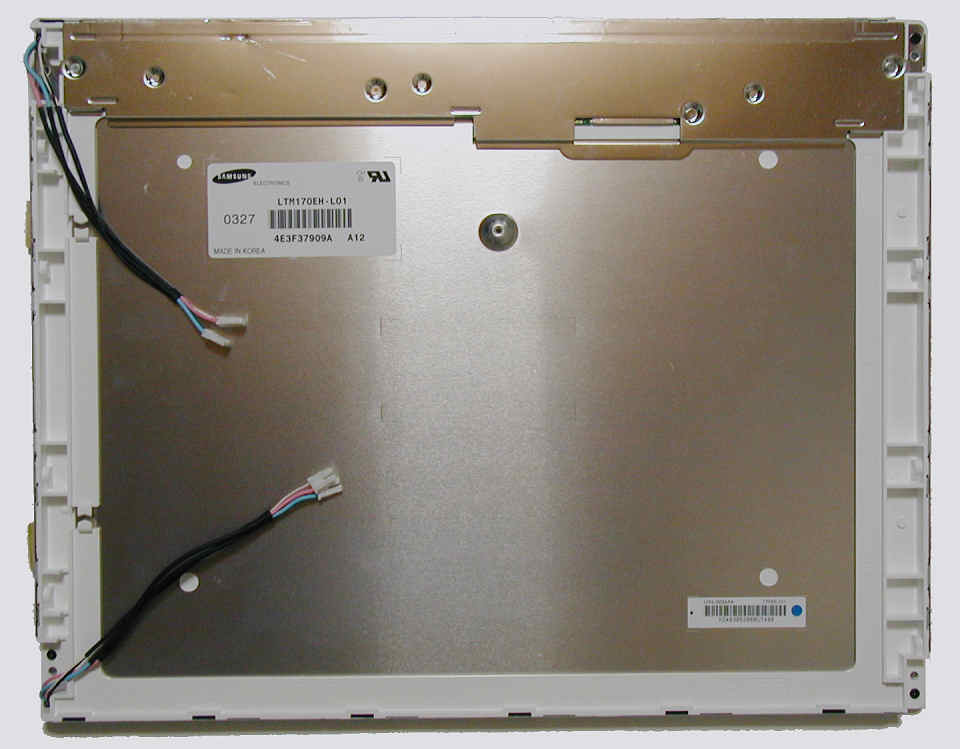

セット品の液晶パネル LTM170EH-L01の写真は こちら。 また、最近はメーカーさえ問わなければ、似たような値段で市販品の単機能17インチモニタが買える時代になってしまっている。 単品を買い集めて行くよりは お買い得ではあるが、組み立てることを「楽しい」と純粋に思う方でないと、なかなかこの価格は微妙なところかも。 |
| ||
|
|

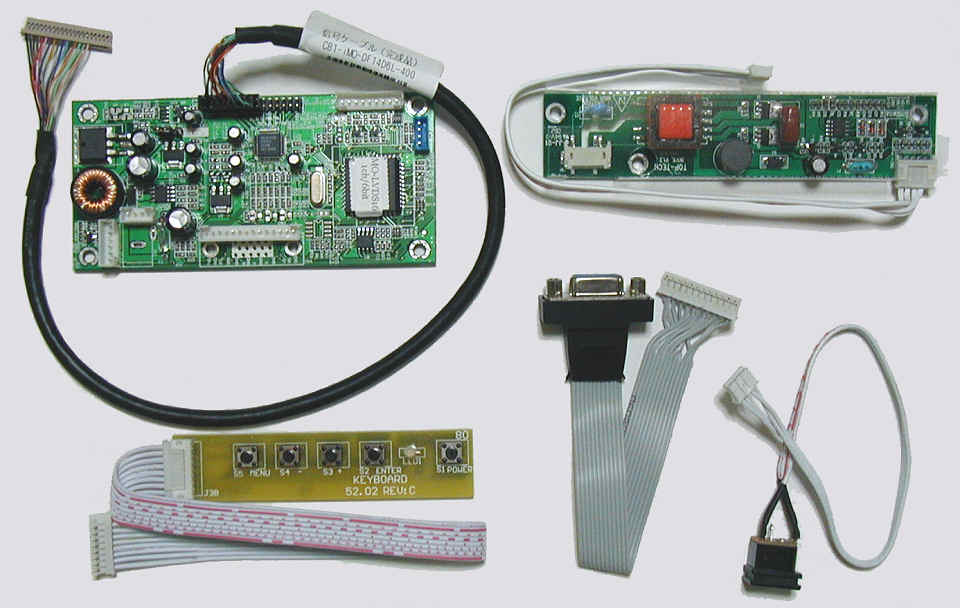

● iMO-LVDS16基本キット 2006年8月下旬購入 iMO-LVDS16基本キット 3,900円 (税込) 安価な、アナログRGB入力〜LVDS液晶専用の基本キットが発売された。 このキットは、今までのGenesis Microchip社の GMxxxxシリーズではなく、REALTEK社のチップが搭載されており、 周辺回路もかなり簡略化されている印象を受ける。 バックライトインバータは、一見今までのA-100Kなどの付属品と似ているが、やや部品の配置が変更されており、液晶へのコネクタが TTLインターフェースでよく使われている BHR-03VSなので、場合によっては変換ケーブルが必要だ。 また、付属のケーブル類は A〜Dシリーズとは互換性がないので、混用しないよう注意する必要がある。 特に電源コネクタは、A、B シリーズのものを誤って使うと極性が逆転するので破損の原因になる。 くれぐれも注意しよう。 さて、ざっと使ってみた印象だが、私が購入したものにはややファームの完成度が低いと思われた点があるので、実際に購入される方は 以下の点を留意して使うようにしよう。
|
|
|

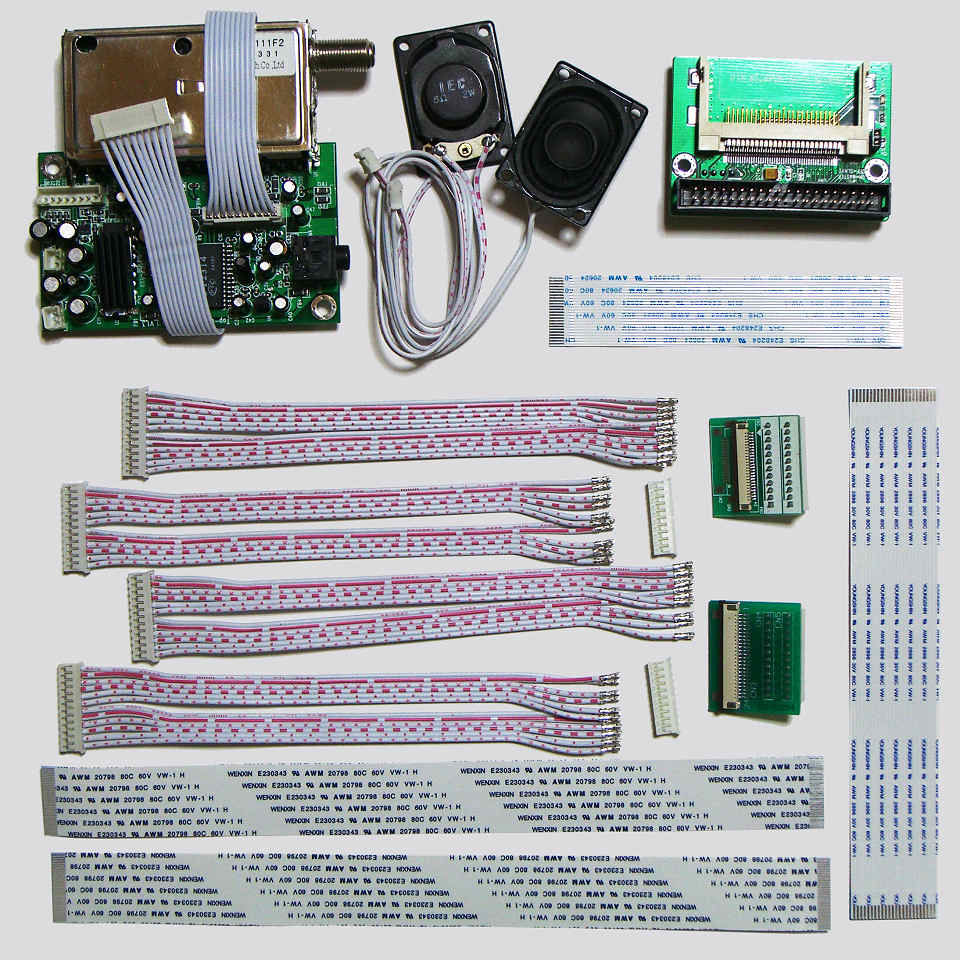

● ケーブルアセンブリ・CF-IDE変換アダプタ等 2006年12月上旬購入 ケーブルアセンブリ FFC 24pin/20mm幅 1,220円 (税込) ケーブルアセンブリ FFC 24pin/25mm幅 1,220円 (税込) CF-IDEアダプタ(Dual) 40-254-A 1,680円 (税込) TVチューナー(A) 1,800円 (税込) 謎のタッチパネル基板 100円 (税込) フィルムケーブル 0.5mmピッチ 40pin 380円×2 (税込) 2006/12/01 東京出張ついでに CoConetのリアル店舗 を訪問。 実験のネタを仕入れておくことにした。 まずはケーブルアセンブリ。 同社のミニRGBコンバータとフィルムケーブル経由でパネルに接続する際の純正パーツに位置付けられているものだが、 20mm幅と25mm幅の2種類を購入。 それと、0.5mmピッチ40pinのフィルムケーブルが売られていたのでついでに購入。 その他にも、CF-IDE変換アダプタや、 特価で出ていた TVチューナー(A)、グンゼ用と思われるタッチパネル基板(写真なし)などをごそごそと購入。 結構な無駄遣いに (^^; |
|
 |
