分解して各部の構成がある程度判るようになれば、信号処理を行っている部分を精査し 信号線の特定 を行っていきたいと思う。
早速信号処理基板を調べ、不明な部分を潰して行こう。

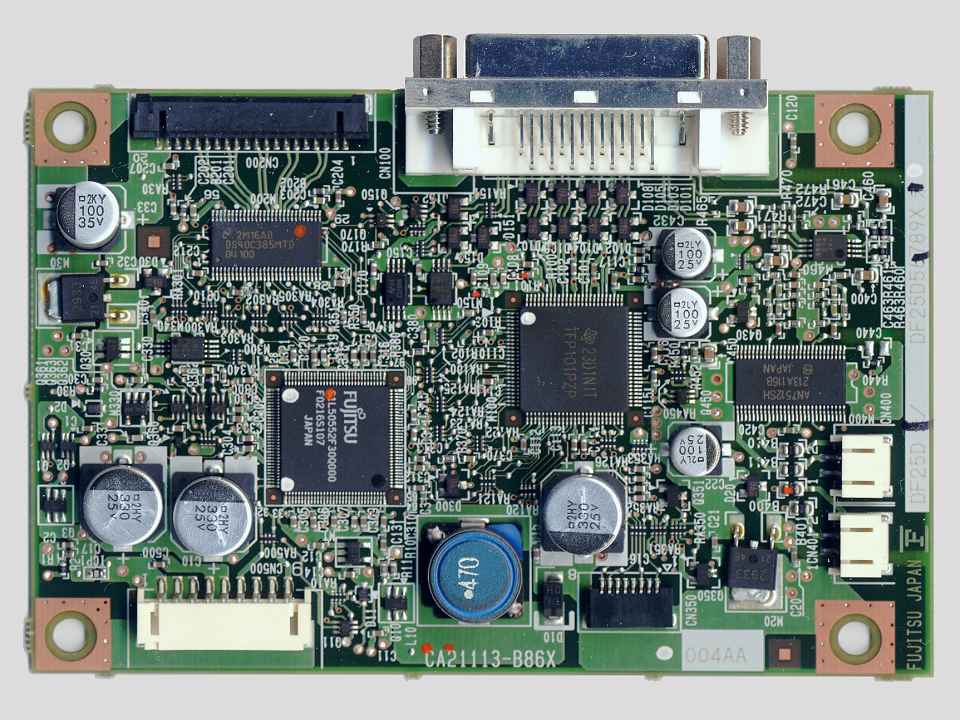

ということで、今回調査対象となる信号処理基板はこちら・・・

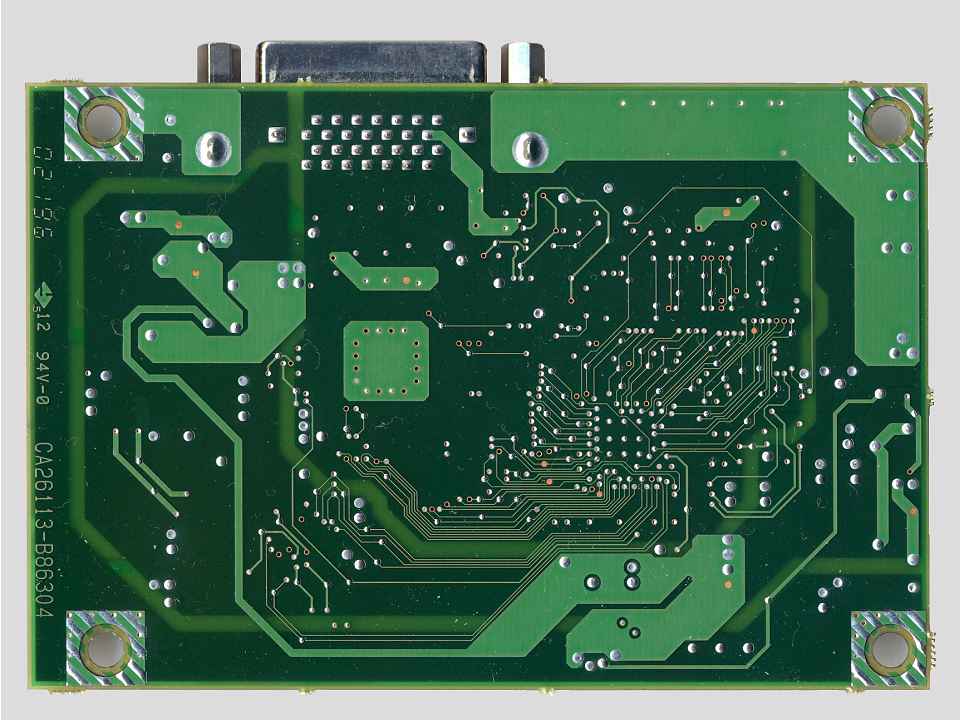

前頁の 分解 のところでも軽く解説させていただいたのだが、この基板の部品面は、実装密度が 高い部類に入るのではないだろうか。　しかしその一方で、ハンダ面には部品は実装されておらず、基板をシールドケースを含めてシャーシーに実装する際も、 比較的簡単な構造でまとめられている。

まず最初に調査するべき部分は 入力信号を供給するコネクタ からだろう。
このモニタに使用されている信号ケーブルには 両端とも同じ形状のコネクタ が使用されており、即ち この信号処理基板に実装されているコネクタと同じものが セットになるPCにも使われている ということになる。　ピン数は 14ピン×2列＋両端に太いピン(♀)×2＝30ピンとなる。
このコネクタ直下に伸びているパターンを追いかけると、保護用と思われるダイオードなどを経て、TIのTMDSレシーバー TFP101PZPへと接続されている。　ちなみに、TIのチップはきちんとデータシートも Web上で公開されているので、 信号線の特定は楽勝パターンだ。

DVI(TMDS)のモニタには DDC通信を行うためのシリアルROMが必要 なのだが、どうもこの信号処理基板には それらしい部品が見あたらない のだ。　数本のパターンが集積度の低そうなチップを経由して 富士通ロゴのプリントされたチップに伸びているので、ひょっとしたら DDCデータはこの富士通チップ内で処理されているのかも知れない。　とりあえずは、 それらしそうなピンだけマークしておき、詳細は後から調べることにする。

続いては、電源とオーディオ関係かな。
電源関係は細かく調べなくても楽勝だろう。　太いピンの GNDに落ちている方が判れば、他方の接続先を軽く確認する程度で OKだ。
オーディオ用としては 2つのチップが使われており、パワーアンプIC AN7512SHの他に、汎用OP-AMP NJM4565が前段に配置されている。　コネクタからの パターンを追いかけてみると、4本のパターンが CRを通してこのOP-AMPにつながっており、入力が 差動回路 で受けられていることが判明した。　GNDラインが電源や映像信号と共通になるため、オーディオ用の GND基準レベルを PC側に持って行くための グラウンド・アイソレーター を構成していると思われる。　さて、効果のほどは如何に・・・

ということで、現時点で判明している信号線を拾い出して、図中に振ってみた。　まだまだスカスカの状態 (^^;　DDC関係はもう少し調べないとね。
と、ここまで作業完了したところで、ピンときてさらにひと調べ。　いや、このケーブルの反対側も同じピン配なのかな？　ってね・・・
結果、やっぱり違ってました (^^;　途中まで調べて、F15T51のものとクリソツであることにさらに気付く・・・と。

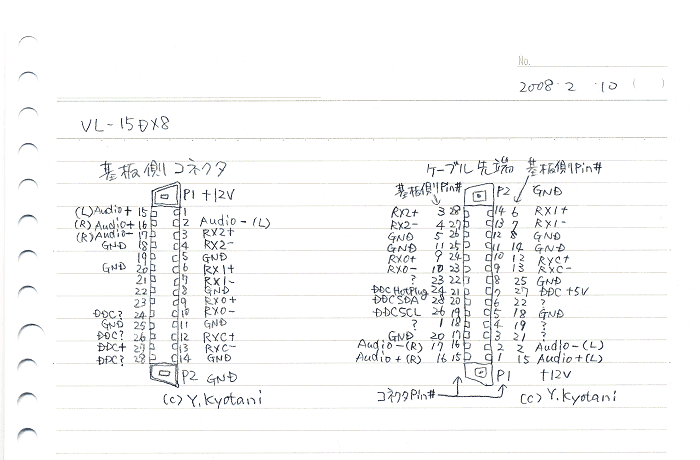

• VL-15DX8 基板側 / ケーブル先端 信号線配置 ← ※手書きバージョン

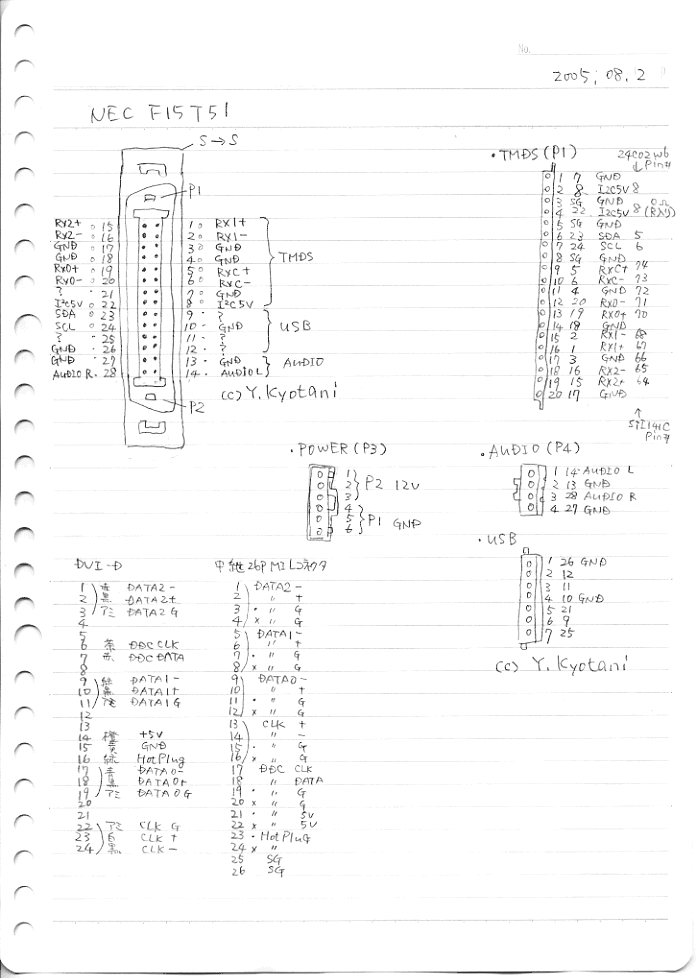

• F15T51 基板側 / ケーブル先端 信号線配置 ← ※参考掲載：手書きバージョン

この項目で掲載させていただく資料はこちら。
VL-15DX8の基板側、ケーブル先端での信号線配置。　それに、比較のための参照用として F15T51の調査結果も掲載しておきたいと思う。
尚、F15T51の図では、コネクタのピン配をケーブル基準で考えていたので Pin1〜14、Pin15〜28、P1〜2 がそれぞれ 方向逆転 した状態で掲載されている。　各自補正の上で参照いただきたい。
