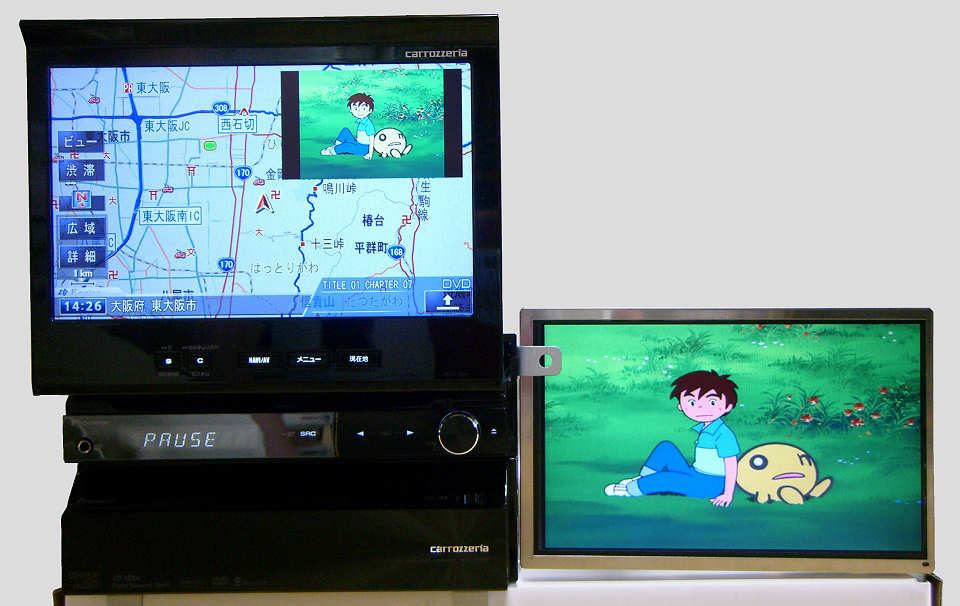

▲ 動作確認中の Eシリーズ2点セット [拡大写真]

2008年6月下旬にナビ本体が届いたのだが、まだしばらくは 色々と儀式が必要 な 純正オーディオ取り外し が完了しそうもないため、その間に色々と調べモノや準備作業を行っておくことにする。

最初はやっぱり リアモニター接続準備 かな・・・　ということで、先日仕入れた 液晶自作キット Eシリーズ7インチワイド2点セット [E-2P070-TX18D11] を コンポーネント接続 するための確認から始めてみたいと思う。

最も簡単にリアモニターを接続する方法は、コンポジット接続 である(笑)。　音声出力端子などが出ている ハーネスの中に、“リアモニター出力”と書かれた黄色いピンジャックが出ているので、そこにそのままコンポジット接続・・・　で済ませることもできる。
しかし、せっかく WVGA相当の信号を出すことができるのだから、ぜひとも今回は コンポーネント接続 で行ってみたいところだ。

ということで、NAVI本体から出ている コンポーネント出力端子 を見てみよう。

左上のイメージが、NAVI本体 (モニターユニット)から出ているコンポーネント出力端子。
背面にスペースが取れなかったのか、中継タイプのコネクタが使われている。　コネクタそのものは、他のパイオニア製モニターに使われている 専用コンポーネント入力 と同じもので、ピン数も 26Pinとかなり多い。

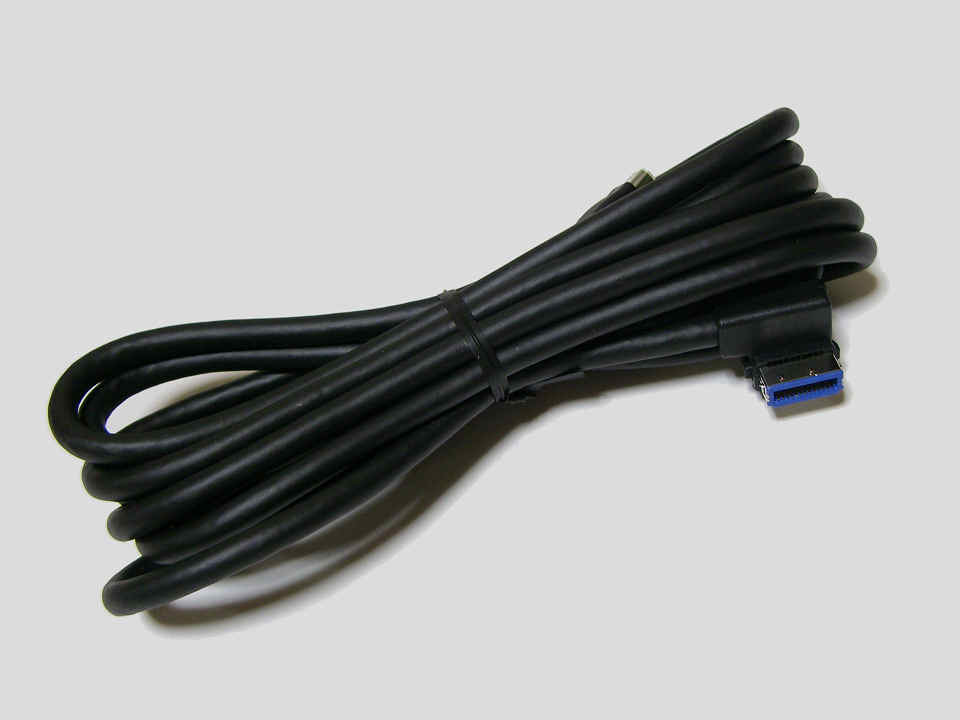

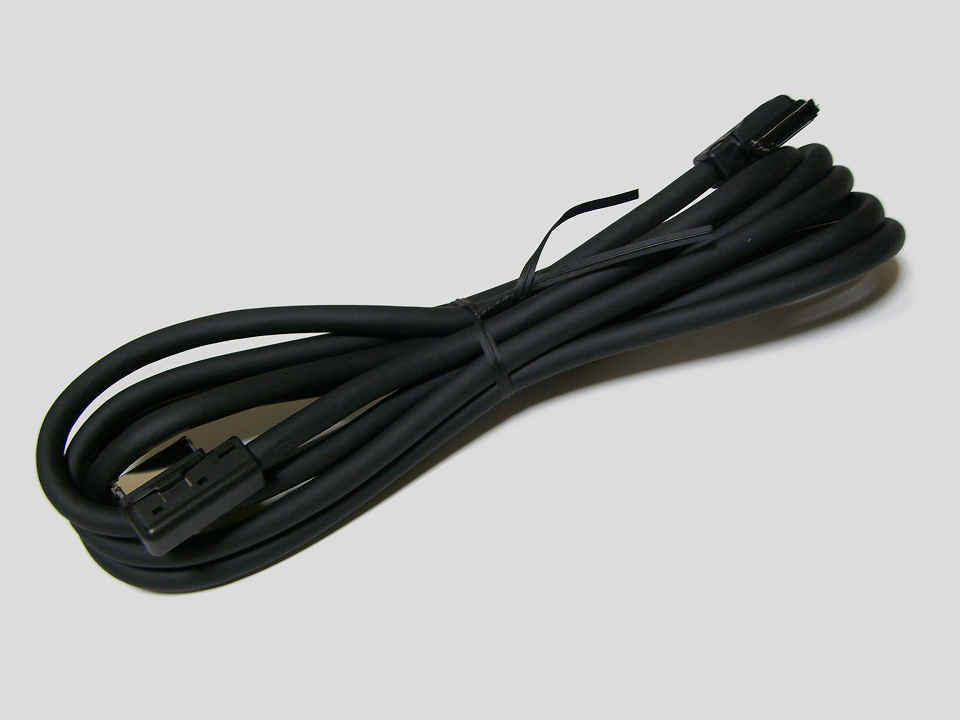

右上は、専用26Pinコンポーネントケーブル CD-CP302。

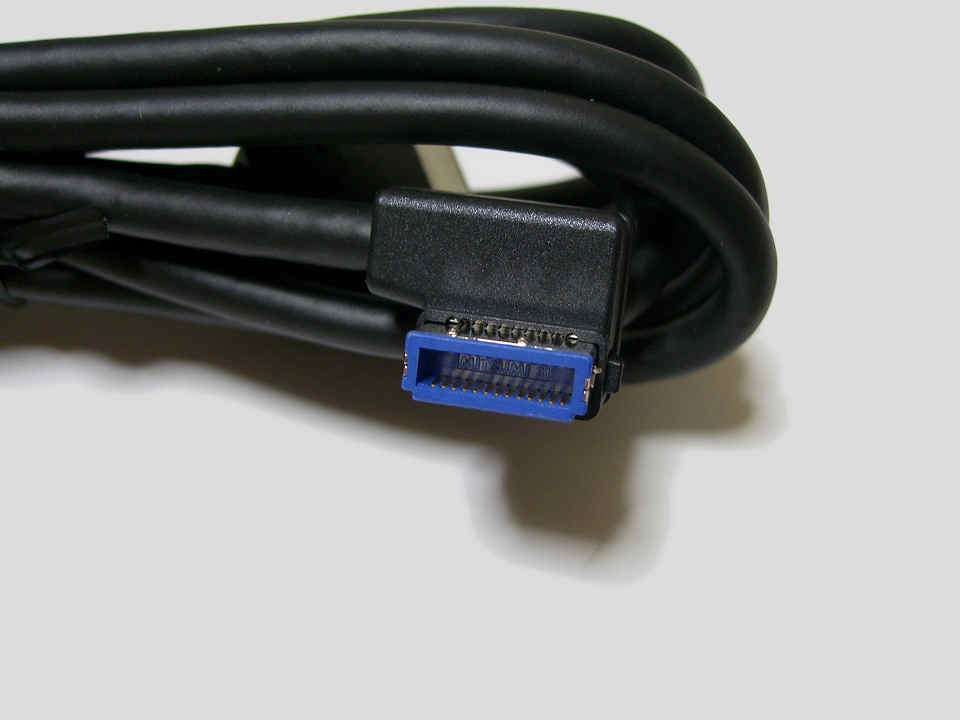

コンポーネント端子は 同じ色同士 を接続することになっており、NAVI本体側には 青いコネクタ を差し込むのが正しい使い方のようだ。　メーカーからは CD-CP300、302という二種類のケーブルが発売されており、何れも片側がストレート、もう一方が L型コネクタなのだが、どちらが青色(NAVI本体側)かが違っているらしい。　ちなみに、CD-CP302の場合は L型が青色(NAVI本体側)、ストレートが白色、 CD-CP300の場合は、L型が白色(モニター側)、ストレートが青色 とのことだ。

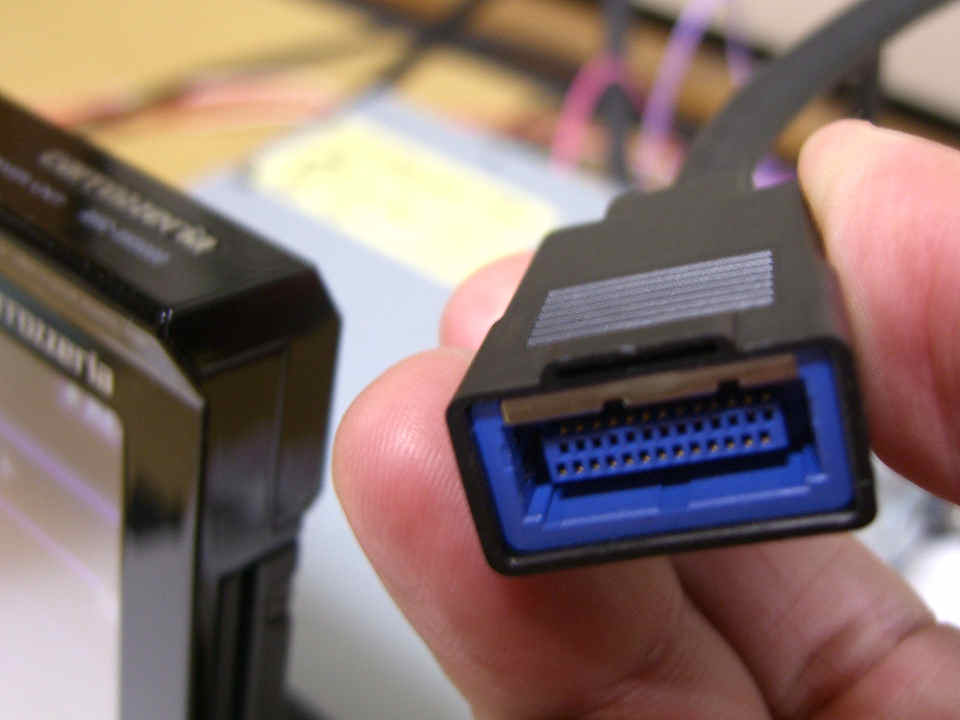

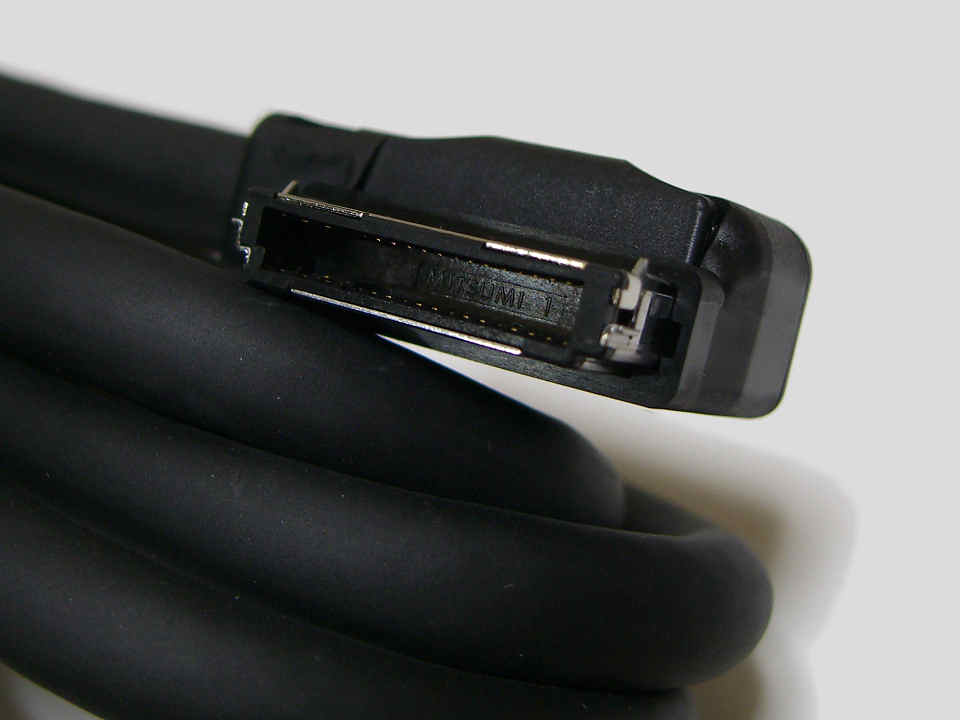

コネクタをアップで映してみたところ。　メーカーはMITSUMIかな。

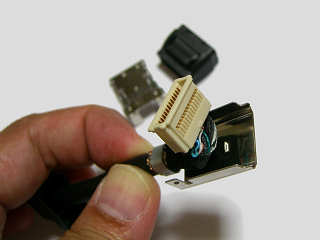

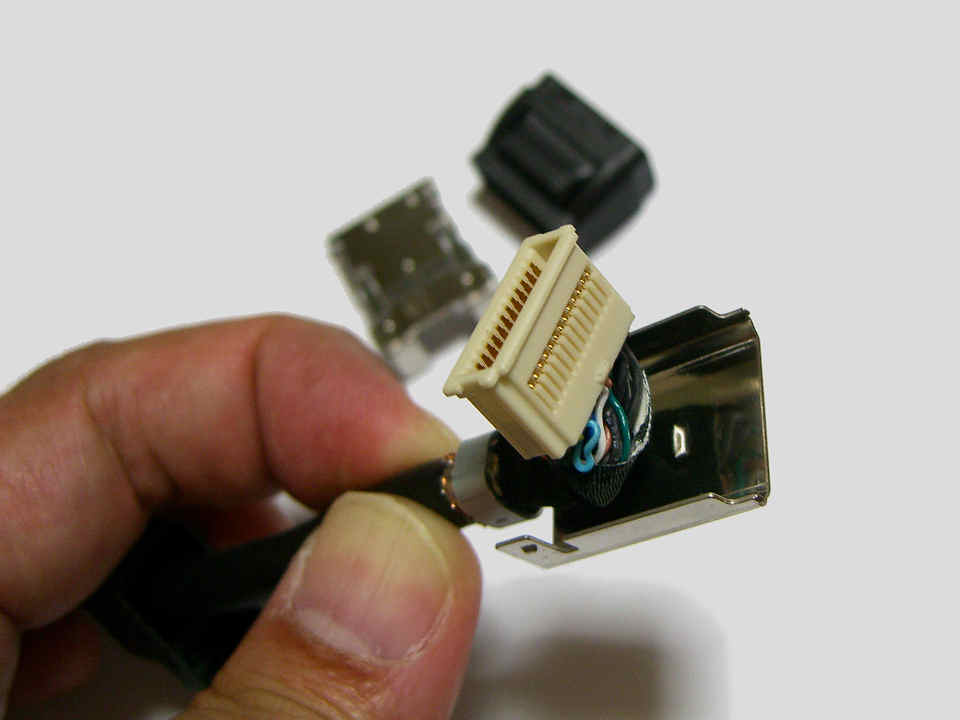

ついでに、カバーを外しやすそうなストレートタイプのコネクタをバラしてみた。
こんなコネクタの加工は 自分ではやりたくない と思いながら、しばし観察・・・　と。
コレを見る限り、配線は 26本全てが使われている訳ではなく、一部シールド線や同軸の類が端末処理されて接続されている様子が伺える。　当然ではあるが 信号線の仕様が入手できる訳でもないので、結線を調べながら 使われている線種などから信号を推測 して行く作業が必要になると思われる。

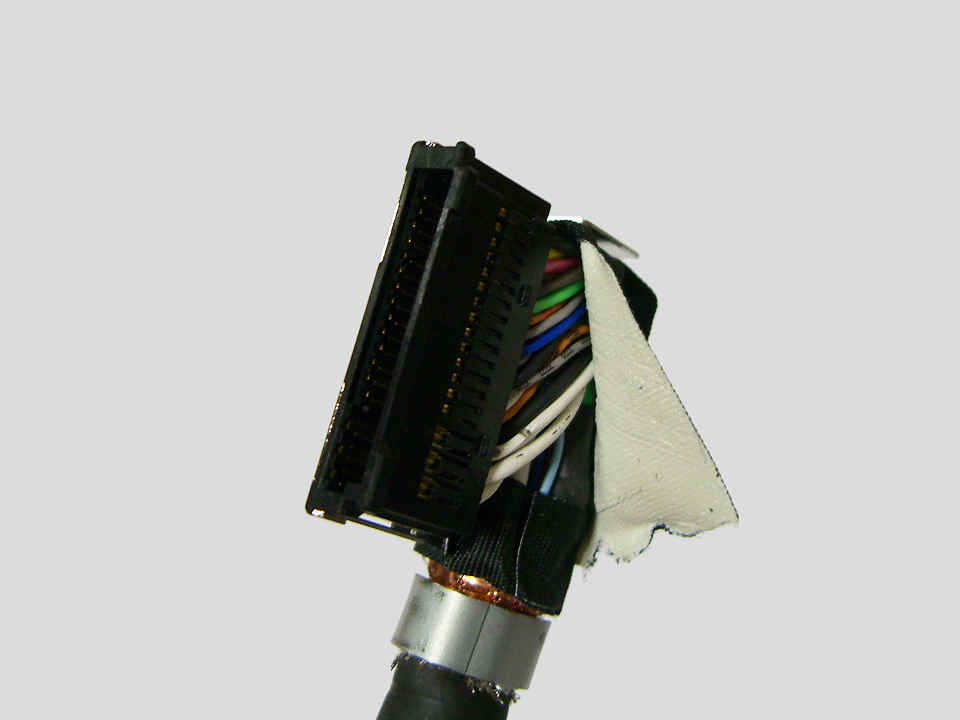

ということで、ケーブルの途中を潔くバッサリと切断してみた。

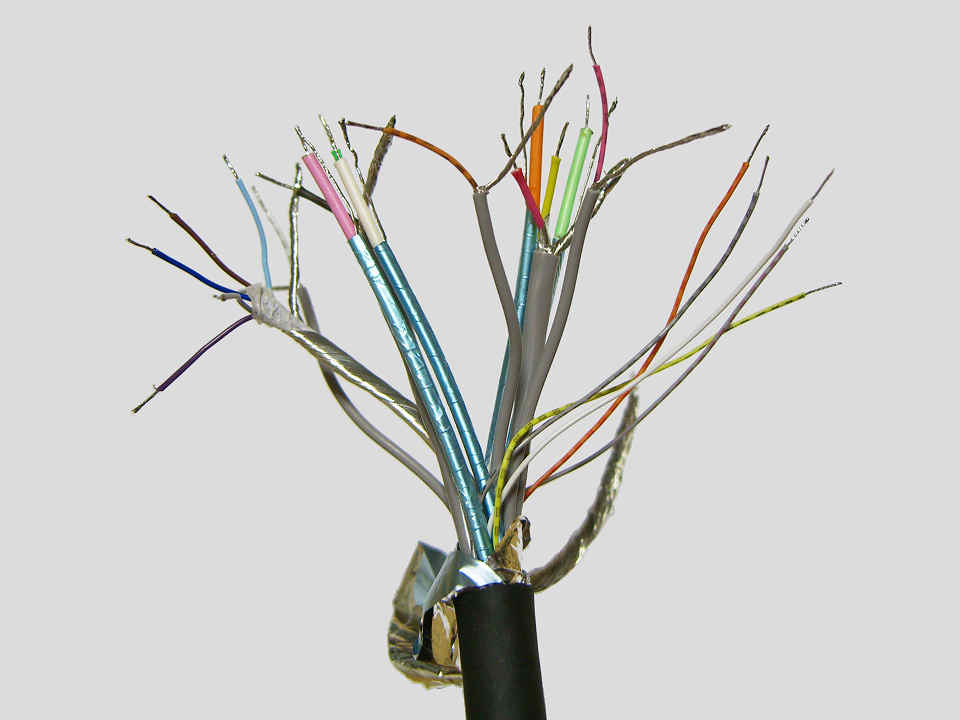

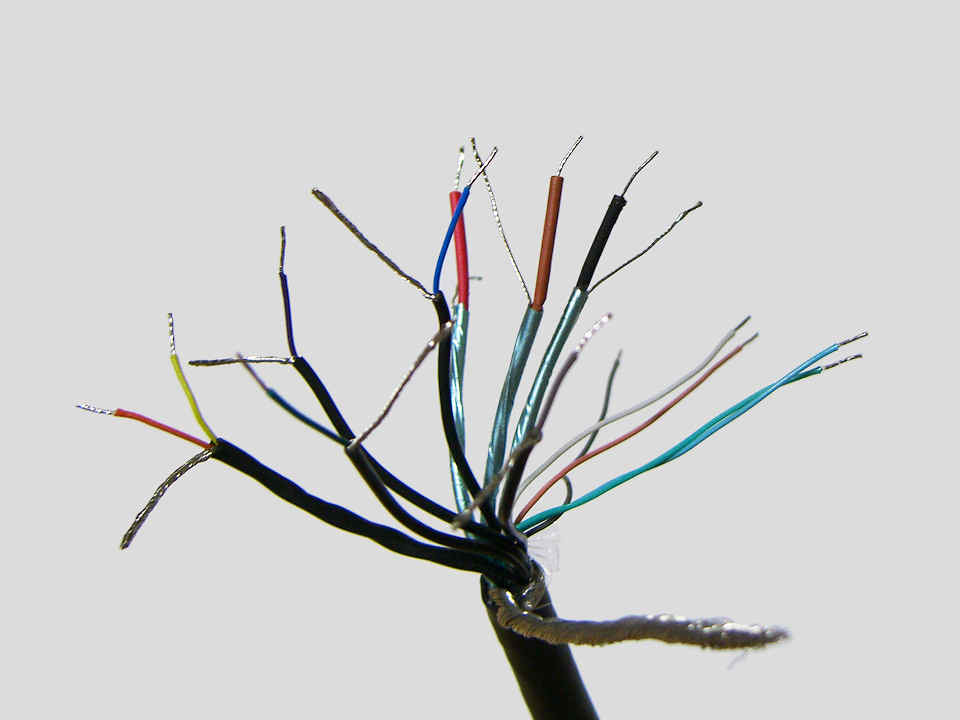

さすが総合AVメーカーの製品らしく、品質の良さそうな線材が使われている。　アルミテープでシールドされた同軸っぽいのが3組、 極細のシールド線が4組、2芯シールド線が1組のほか、単独の線も5本ほど使われている。
まぁ、この時点でコンポーネント映像信号が通っていそうな配線は、ほぼ予想の範囲である。　あとは、実際に信号を出してみてオシロで 当たってウラ取りをすることと、コネクタへの結線を調べておけば十分だろう。

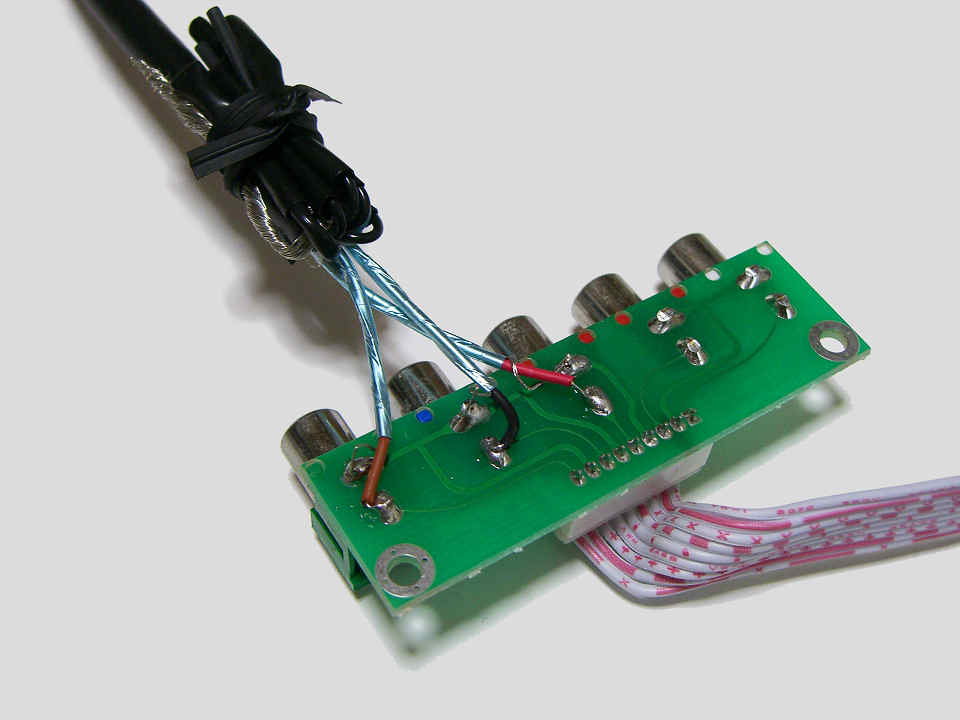

既に Eシリーズ付属品の入力端子にリード線が半田付けされてしまっているが・・・

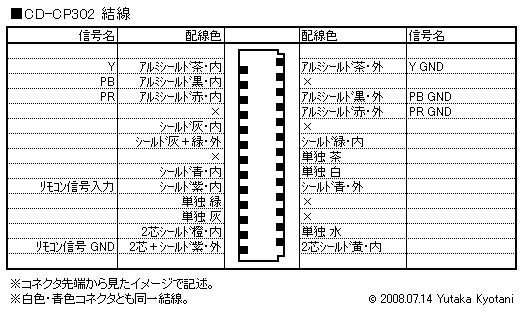

コネクタへの結線を調べたものに、信号名を書き加えてみた。　まだ必要なものしか調べていないので、今後範囲を拡げて行きたいと思う次第だ。
本来この端子が接続される相手方のモニターには音声入力が備わっており、専用コンポーネントケーブルで接続 すると、音声信号もワンタッチで接続される はずである。　が、ざっと調べた感じでは NAVI本体のコンポーネント出力端子には 音声信号は出ていない と思われる。　単に接続を省略されているだけなのか、それとも何か見落としがあるのか・・・

あと、パイオニア製の リモコン信号出力端子付きリアモニター を接続すると、NAVIの一部機能が コントロールできるらしいので、次頁でこちらも調査、追記しておいた。(2008.08.31追記)

今回は専用コンポーネントケーブル CD-CP302を購入の上で加工するという方法を選んだのだが、結線状況を調べてみると、 青色/白色コネクタとも同一結線 のようだ。　現物を見ている限りでは、色が違うと差し込めない ということもなかったので、CD-CP300でも 302でも、どちらを選んでも構わないと思う。
これらの結果からすると、パイオニア製リアモニターを他社 D端子出力付き機器に接続するための CD-CPD300なども脈アリかも知れない。

実は、このCYBER NAVI購入前に、大手カー用品店を何店か覗いたことがある。
自分ではあまりクルマでテレビやDVDを観る習慣はなく、どちらかというと音楽を聴くことが多いので、1人乗車時もリアモニターに MAP画面を出しておけたらオモシロイかな と思っていた。　どうやらパイオニア製の NAVIでは リアモニターにMAP画面は出せないらしい というのも判ってきたのだが、何故か 店頭ではしっかり大型TVにMAPが出ている と・・・。
ある店で店員と話をしていたところ、どうやら 店頭デモ専用ハーネス なるモノが存在しており、NAVI本体を開けて ハーネスの差し替えをすると、そのテのデモにも対応できるようになるらしい。

結局のところ、7万円近い価格差 に負けて NET通販で購入 してしまったので、その店員からはここまでの情報のみで終わっている。
実は、念のために NAVI本体とモニターユニットを結ぶ 3mモノの 34Pin RGBケーブル を同時購入してあり、コイツを途中でぶった切ってやれば アナログRGB信号に巡り会えるかも というひそかな期待を持っていた。

まだ全部の信号を調べた訳ではないことを、一応前置きするが・・・
オシロのプローブを当てつつ見ていると、どうやら MAP画面はディジタル伝送？ という雰囲気が漂ってきており、 このままだと期待は崩れ去る運命なのかな・・・　と。

ということで、情報提供のお願い を一発。
関係者、または情報通のみなさま、上記 店頭デモ専用ハーネス についての情報をお持ちの方がおられましたら、ぜひ 掲示板 の方にでもリークしていただければ、たいへんありがたいですぅ m(__)m
